Релейный модуль 5V HW-803A с выбором уровня управляющего напряжения High\Low level trigger
- 865 тен.
- Остаток: много шт.
- Артикул: 10713_3

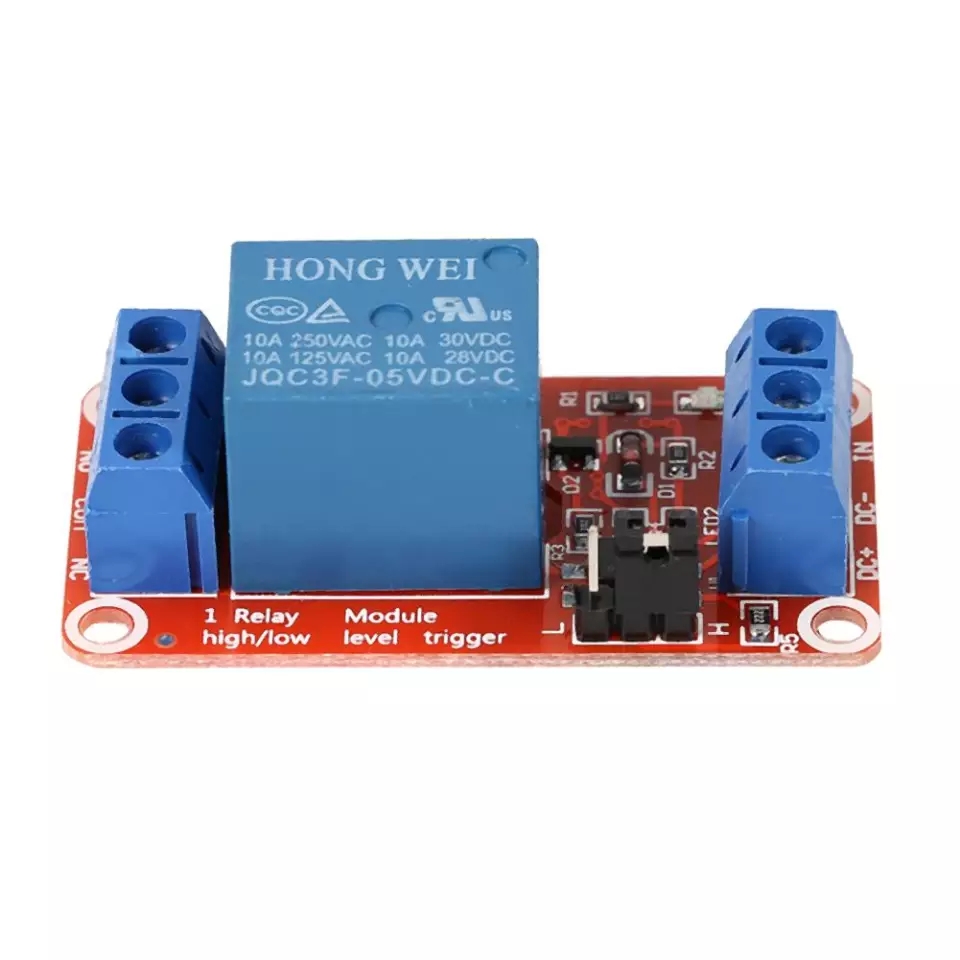

Высокoкачественный одноканальный релейный модуль HW-803A. Состоит из переключающего реле, которое может коммутировать ток до 10А для напряжения 220V AC и 30V DC.

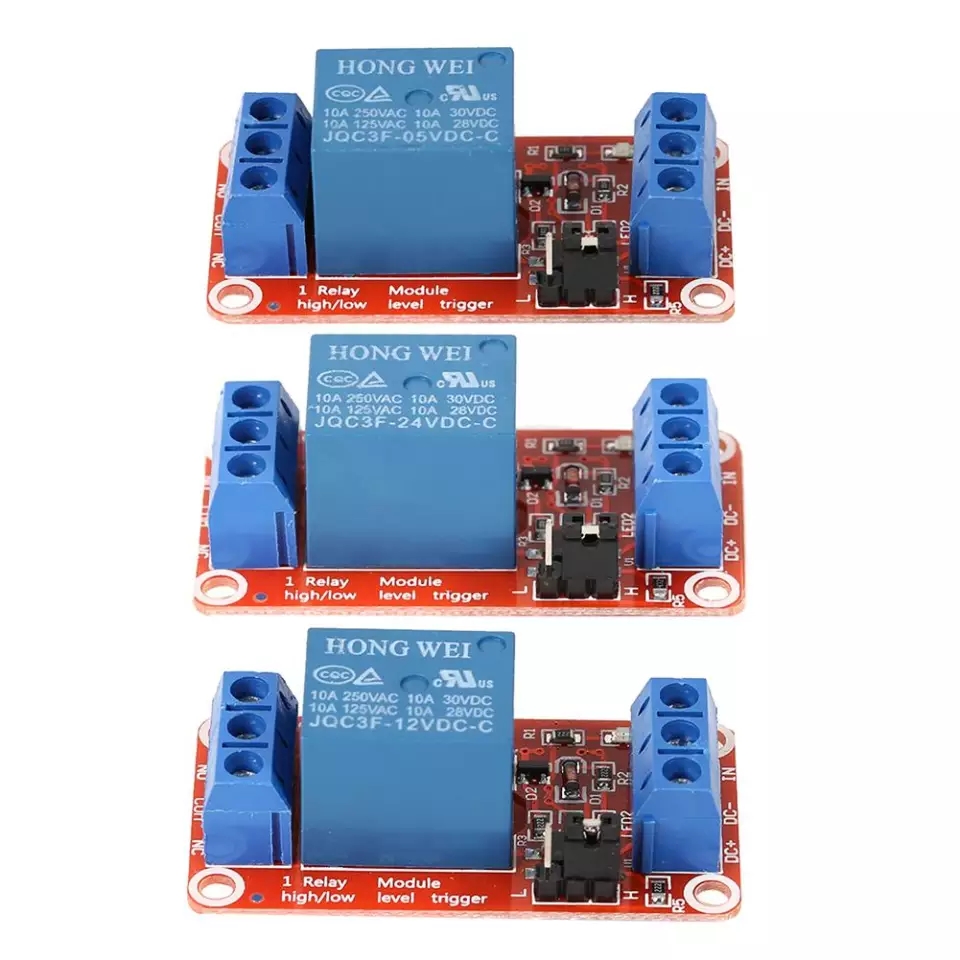

Также к заказу доступны модификации 5В (HW-803B), 24 В (HW-803C
Основные характеристики:
- Напряжение питания: 12В
- Количество каналов: 1
- Ток коммутации: up 10А up 250VAC up30VDC
- Максимальный ток потребления: 80мА
- Управляющий ток: 2-4мА
- Низкий уровень (Low): 0 В
- Высокий уровень (High): 12 В

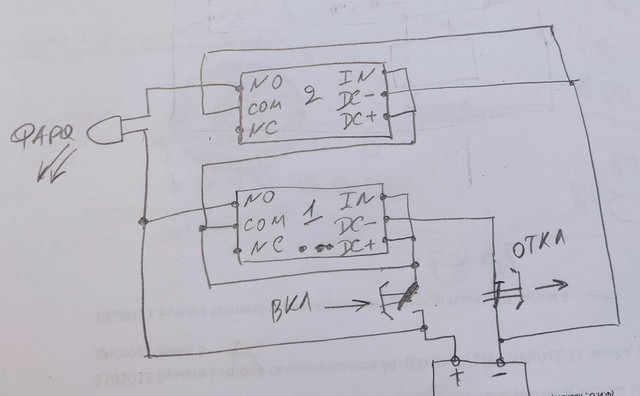

Включение модуля, происходит подачей положительного потенциала на вход IN, если перемычка стоит в положении Hi. Если перемычка стоит в положении Low, то подавать нужно минус. При снятии сигнала со входа IN - модуль выключится (не самоблокирующееся). Ниже приведен вариант реализации включения света фар кнопками (не тумблерами) на двух модулях с блокировкой включения.
При нажатии кнопки ВКЛ (кнопка на замыкание)- модуль 1 включается и самоблокируется и включает модуль 2, который в свою очередь включает фары. Модуль 2 нужен для того чтобы ток на фары не шел через кнопку включения. Если нагрузка не мощная, можно обойтись одним модулем!! При нажатии кнопки ВЫКЛ (кнопка на размыкание) - модуль 1 обесточивается и отключает все потребители.
