Термодатчик для контроллеров NTC 10k B3435 D=4mm L=80мм*2м, водонепроницаемый

Термодатчик для контроллеров NTC 10k B3435 D=4mm L=80мм*2м, водонепроницаемый

Старая цена: 0 тен.
3 695 тен.
Остаток: много шт.
Артикул: 11319_3

Описание
Комментарии

термодатчик NTC 10K 1% 3435, D=4mm L=80мм*2м, водонепроницаемый

Model: TSN008
Корпус датчика – нержавеющая сталь
Длина провода – 2 метра.Диапазон температур: -60 ° C ~ 200 ° C . Материал: прозрачные высокотемпературные провода с серебряным покрытием FEP.
Сопротивление изоляции – 100 Мом

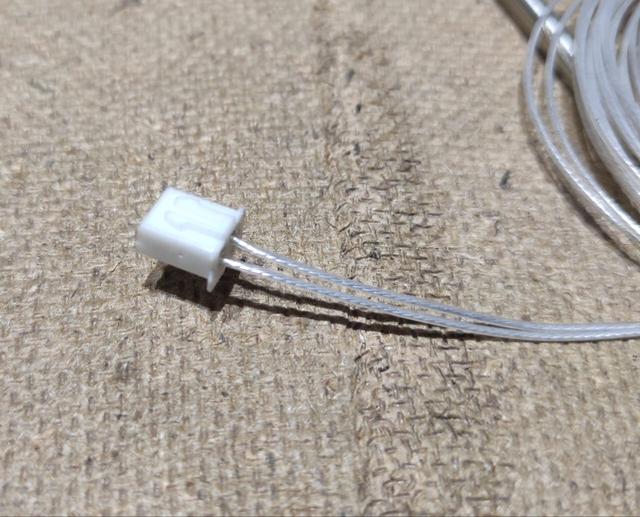

Коннектор XH 2.54mm 2P male connector - это стандартный коннектор большинства термоконтроллеров.

Размер датчика – диаметр 4mm, длина 80мм

R25 ° C: 10 кОм ± 1%

B25/85: 3435 К ± 1%
Диапазон температуры минус 50 до плюс 150 градусов

Предназначен для использования в термоконтроллерах типа STC-1000, STC-3008, EK-3010
Внимание! Температурные характеристики датчиков B3950 и B3434 различны и они не являются полностью взаимозаменяемыми.

Характеристики сопротивления пассивных датчиков температуры

t °C	Pt100 3850 ppm/K	Pt500 3850 ppm/K	Pt1000 3850 ppm/K	NTC 5K b3950	NTC 5K b3470	NTC 10K b3435	NTC 10K b3950	NTC 10K b3988	NTC 20K b3950
-100	60.26 Ом	301.28 Ом	602.56 Ом	-	-	-	-	-	-
-95	62.28 Ом	311.4 Ом	622.8 Ом	-	-	-	-	-	-
-90	64.3 Ом	321.5 Ом	643 Ом	-	-	-	-	-	-
-85	66.31 Ом	331.57 Ом	663.15 Ом	-	-	-	-	-	-
-80	68.33 Ом	341.63 Ом	683.25 Ом	-	-	-	-	-	-
-75	70.33 Ом	351.66 Ом	703.32 Ом	-	-	-	-	-	-
-70	72.33 Ом	361.67 Ом	723.35 Ом	-	-	-	-	-	-
-65	74.33 Ом	371.67 Ом	743.33 Ом	-	-	-	-	-	-
-60	76.33 Ом	381.64 Ом	763.28 Ом	984.98 кОм	518.33 кОм	989.25 кОм	1969.96 кОм	2072.68 кОм	3939.93 кОм
-55	78.32 Ом	391.59 Ом	783.19 Ом	644.12 кОм	356.91 кОм	683.74 кОм	1288.23 кОм	1349.87 кОм	2576.47 кОм
-50	80.31 Ом	401.53 Ом	803.06 Ом	429.31 кОм	249.9 кОм	480.47 кОм	858.61 кОм	896.19 кОм	1717.23 кОм
-45	82.29 Ом	411.45 Ом	822.9 Ом	291.27 кОм	177.73 кОм	342.89 кОм	582.54 кОм	605.77 кОм	1165.07 кОм
-40	84.27 Ом	421.35 Ом	842.71 Ом	200.93 кОм	128.27 кОм	248.28 кОм	401.86 кОм	416.4 кОм	803.72 кОм
-35	86.25 Ом	431.24 Ом	862.48 Ом	140.79 кОм	93.85 кОм	182.22 кОм	281.58 кОм	290.77 кОм	563.15 кОм
-30	88.22 Ом	441.11 Ом	882.22 Ом	100.1 кОм	69.55 кОм	135.45 кОм	200.2 кОм	206.06 кОм	400.41 кОм
-25	90.19 Ом	450.96 Ом	901.92 Ом	72.16 кОм	52.17 кОм	101.9 кОм	144.32 кОм	148.07 кОм	288.63 кОм
-20	92.16 Ом	460.8 Ом	921.6 Ом	52.69 кОм	39.58 кОм	77.52 кОм	105.38 кОм	107.8 кОм	210.77 кОм
-15	94.12 Ом	470.62 Ом	941.24 Ом	38.95 кОм	30.35 кОм	59.61 кОм	77.9 кОм	79.45 кОм	155.8 кОм
-10	96.09 Ом	480.43 Ом	960.86 Ом	29.12 кОм	23.51 кОм	46.29 кОм	58.25 кОм	59.24 кОм	116.49 кОм
-5	98.04 Ом	490.22 Ом	980.44 Ом	22.01 кОм	18.38 кОм	36.29 кОм	44.03 кОм	44.66 кОм	88.05 кОм
0	100 Ом	500 Ом	1000 Ом	16.81 кОм	14.51 кОм	28.7 кОм	33.62 кОм	34.02 кОм	67.24 кОм
5	101.95 Ом	509.76 Ом	1.02 кОм	12.96 кОм	11.55 кОм	22.9 кОм	25.92 кОм	26.16 кОм	51.85 кОм
10	103.9 Ом	519.51 Ом	1.04 кОм	10.09 кОм	9.26 кОм	18.41 кОм	20.17 кОм	20.31 кОм	40.35 кОм
15	105.85 Ом	529.25 Ом	1.06 кОм	7.92 кОм	7.49 кОм	14.92 кОм	15.84 кОм	15.91 кОм	31.67 кОм
20	107.79 Ом	538.97 Ом	1.08 кОм	6.27 кОм	6.1 кОм	12.17 кОм	12.54 кОм	12.56 кОм	25.07 кОм
25	109.73 Ом	548.67 Ом	1.1 кОм	5 кОм	5 кОм	10 кОм	10 кОм	10 кОм	20 кОм
30	111.67 Ом	558.36 Ом	1.12 кОм	4.02 кОм	4.13 кОм	8.27 кОм	8.04 кОм	8.02 кОм	16.07 кОм
35	113.61 Ом	568.04 Ом	1.14 кОм	3.25 кОм	3.43 кОм	6.88 кОм	6.51 кОм	6.48 кОм	13.01 кОм
40	115.54 Ом	577.7 Ом	1.16 кОм	2.65 кОм	2.86 кОм	5.76 кОм	5.3 кОм	5.27 кОм	10.6 кОм
45	117.47 Ом	587.35 Ом	1.17 кОм	2.17 кОм	2.41 кОм	4.85 кОм	4.35 кОм	4.31 кОм	8.7 кОм
50	119.4 Ом	596.99 Ом	1.19 кОм	1.79 кОм	2.03 кОм	4.1 кОм	3.59 кОм	3.55 кОм	7.18 кОм
55	121.32 Ом	606.6 Ом	1.21 кОм	1.49 кОм	1.73 кОм	3.49 кОм	2.98 кОм	2.94 кОм	5.96 кОм
60	123.24 Ом	616.21 Ом	1.23 кОм	1.24 кОм	1.47 кОм	2.98 кОм	2.49 кОм	2.45 кОм	4.97 кОм
65	125.16 Ом	625.8 Ом	1.25 кОм	1.04 кОм	1.26 кОм	2.56 кОм	2.09 кОм	2.06 кОм	4.17 кОм
70	127.08 Ом	635.38 Ом	1.27 кОм	879.92 Ом	1.09 кОм	2.21 кОм	1.76 кОм	1.73 кОм	3.52 кОм
75	128.99 Ом	644.94 Ом	1.29 кОм	745.84 Ом	939.85 Ом	1.91 кОм	1.49 кОм	1.46 кОм	2.98 кОм
80	130.9 Ом	654.48 Ом	1.31 кОм	635.16 Ом	816.16 Ом	1.66 кОм	1.27 кОм	1.25 кОм	2.54 кОм
85	132.8 Ом	664.02 Ом	1.33 кОм	543.34 Ом	711.54 Ом	1.45 кОм	1.09 кОм	1.06 кОм	2.17 кОм
90	134.71 Ом	673.53 Ом	1.35 кОм	466.79 Ом	622.68 Ом	1.27 кОм	933.58 Ом	912.52 Ом	1.87 кОм
95	136.61 Ом	683.04 Ом	1.37 кОм	402.68 Ом	546.9 Ом	1.12 кОм	805.37 Ом	786.08 Ом	1.61 кОм
100	138.51 Ом	692.53 Ом	1.39 кОм	348.76 Ом	482.01 Ом	987.04 Ом	697.52 Ом	679.88 Ом	1.4 кОм
105	140.4 Ом	702 Ом	1.4 кОм	303.21 Ом	426.24 Ом	873.92 Ом	606.42 Ом	590.28 Ом	1.21 кОм
110	142.29 Ом	711.46 Ом	1.42 кОм	264.57 Ом	378.14 Ом	776.23 Ом	529.14 Ом	514.39 Ом	1.06 кОм
115	144.18 Ом	720.91 Ом	1.44 кОм	231.67 Ом	336.5 Ом	691.57 Ом	463.34 Ом	449.84 Ом	926.67 Ом
120	146.07 Ом	730.34 Ом	1.46 кОм	203.54 Ом	300.34 Ом	617.96 Ом	407.09 Ом	394.74 Ом	814.18 Ом
125	147.95 Ом	739.76 Ом	1.48 кОм	179.42 Ом	268.83 Ом	553.74 Ом	358.83 Ом	347.53 Ом	717.67 Ом
130	149.83 Ом	749.16 Ом	1.5 кОм	158.65 Ом	241.28 Ом	497.55 Ом	317.29 Ом	306.93 Ом	634.58 Ом
135	151.71 Ом	758.55 Ом	1.52 кОм	140.7 Ом	217.14 Ом	448.23 Ом	281.4 Ом	271.9 Ом	562.81 Ом
140	153.58 Ом	767.92 Ом	1.54 кОм	125.15 Ом	195.91 Ом	404.83 Ом	250.3 Ом	241.58 Ом	500.6 Ом
145	155.46 Ом	777.28 Ом	1.55 кОм	111.63 Ом	177.19 Ом	366.52 Ом	223.26 Ом	215.24 Ом	446.52 Ом
150	157.33 Ом	786.63 Ом	1.57 кОм	99.84 Ом	160.64 Ом	332.61 Ом	199.68 Ом	192.3 Ом	399.36 Ом
155	159.19 Ом	795.96 Ом	1.59 кОм	89.53 Ом	145.97 Ом	302.53 Ом	179.06 Ом	172.26 Ом	358.12 Ом
160	161.05 Ом	805.27 Ом	1.61 кОм	80.49 Ом	132.93 Ом	275.77 Ом	160.97 Ом	154.7 Ом	321.94 Ом
165	162.91 Ом	814.57 Ом	1.63 кОм	72.53 Ом	121.32 Ом	251.91 Ом	145.06 Ом	139.27 Ом	290.12 Ом
170	164.77 Ом	823.86 Ом	1.65 кОм	65.52 Ом	110.95 Ом	230.59 Ом	131.03 Ом	125.68 Ом	262.06 Ом
175	166.63 Ом	833.13 Ом	1.67 кОм	59.31 Ом	101.67 Ом	211.48 Ом	118.63 Ом	113.67 Ом	237.26 Ом
180	168.48 Ом	842.39 Ом	1.68 кОм	53.82 Ом	93.34 Ом	194.33 Ом	107.63 Ом	103.04 Ом	215.27 Ом
185	170.33 Ом	851.64 Ом	1.7 кОм	48.93 Ом	85.86 Ом	178.9 Ом	97.87 Ом	93.61 Ом	195.73 Ом
190	172.17 Ом	860.86 Ом	1.72 кОм	44.58 Ом	79.12 Ом	164.99 Ом	89.17 Ом	85.21 Ом	178.34 Ом
195	174.02 Ом	870.08 Ом	1.74 кОм	40.7 Ом	73.03 Ом	152.43 Ом	81.41 Ом	77.72 Ом	162.81 Ом
200	175.86 Ом	879.28 Ом	1.76 кОм	37.23 Ом	67.53 Ом	141.05 Ом	74.46 Ом	71.03 Ом	148.92 Ом
205	177.69 Ом	888.47 Ом	1.78 кОм	34.12 Ом	62.55 Ом	130.74 Ом	68.24 Ом	65.04 Ом	136.47 Ом
210	179.53 Ом	897.64 Ом	1.8 кОм	31.32 Ом	58.02 Ом	121.38 Ом	62.65 Ом	59.66 Ом	125.29 Ом
215	181.36 Ом	906.79 Ом	1.81 кОм	28.81 Ом	53.91 Ом	112.85 Ом	57.61 Ом	54.82 Ом	115.23 Ом
220	183.19 Ом	915.94 Ом	1.83 кОм	26.54 Ом	50.16 Ом	105.08 Ом	53.08 Ом	50.47 Ом	106.15 Ом
225	185.01 Ом	925.07 Ом	1.85 кОм	24.49 Ом	46.74 Ом	97.98 Ом	48.98 Ом	46.53 Ом	97.95 Ом
230	186.84 Ом	934.18 Ом	1.87 кОм	22.63 Ом	43.61 Ом	91.49 Ом	45.26 Ом	42.97 Ом	90.53 Ом
235	188.66 Ом	943.28 Ом	1.89 кОм	20.95 Ом	40.75 Ом	85.55 Ом	41.9 Ом	39.75 Ом	83.8 Ом
240	190.47 Ом	952.36 Ом	1.9 кОм	19.42 Ом	38.13 Ом	80.1 Ом	38.84 Ом	36.82 Ом	77.69 Ом
245	192.29 Ом	961.43 Ом	1.92 кОм	18.03 Ом	35.72 Ом	75.09 Ом	36.06 Ом	34.16 Ом	72.12 Ом
250	194.1 Ом	970.49 Ом	1.94 кОм	16.76 Ом	33.5 Ом	70.48 Ом	33.53 Ом	31.74 Ом	67.06 Ом
255	195.91 Ом	979.53 Ом	1.96 кОм	15.61 Ом	31.46 Ом	66.23 Ом	31.22 Ом	29.53 Ом	62.43 Ом
260	197.71 Ом	988.56 Ом	1.98 кОм	14.55 Ом	29.58 Ом	62.31 Ом	29.1 Ом	27.51 Ом	58.2 Ом
265	199.51 Ом	997.57 Ом	2 кОм	13.58 Ом	27.85 Ом	58.69 Ом	27.17 Ом	25.66 Ом	54.33 Ом
270	201.31 Ом	1.01 кОм	2.01 кОм	12.7 Ом	26.24 Ом	55.34 Ом	25.39 Ом	23.97 Ом	50.78 Ом
275	203.11 Ом	1.02 кОм	2.03 кОм	11.88 Ом	24.76 Ом	52.24 Ом	23.76 Ом	22.42 Ом	47.52 Ом
280	204.9 Ом	1.02 кОм	2.05 кОм	11.13 Ом	23.38 Ом	49.36 Ом	22.26 Ом	20.99 Ом	44.52 Ом
285	206.7 Ом	1.03 кОм	2.07 кОм	10.44 Ом	22.1 Ом	46.69 Ом	20.88 Ом	19.68 Ом	41.77 Ом
290	208.48 Ом	1.04 кОм	2.08 кОм	9.81 Ом	20.92 Ом	44.21 Ом	19.61 Ом	18.47 Ом	39.22 Ом
295	210.27 Ом	1.05 кОм	2.1 кОм	9.22 Ом	19.81 Ом	41.9 Ом	18.44 Ом	17.35 Ом	36.87 Ом
300	212.05 Ом	1.06 кОм	2.12 кОм	8.68 Ом	18.78 Ом	39.75 Ом	17.35 Ом	16.32 Ом	34.7 Ом
305	213.83 Ом	1.07 кОм	2.14 кОм	-	-	-	-	-	-
310	215.61 Ом	1.08 кОм	2.16 кОм	-	-	-	-	-	-
315	217.38 Ом	1.09 кОм	2.17 кОм	-	-	-	-	-	-
320	219.15 Ом	1.1 кОм	2.19 кОм	-	-	-	-	-	-
325	220.92 Ом	1.1 кОм	2.21 кОм	-	-	-	-	-	-
330	222.68 Ом	1.11 кОм	2.23 кОм	-	-	-	-	-	-
335	224.45 Ом	1.12 кОм	2.24 кОм	-	-	-	-	-	-
340	226.21 Ом	1.13 кОм	2.26 кОм	-	-	-	-	-	-
345	227.96 Ом	1.14 кОм	2.28 кОм	-	-	-	-	-	-
350	229.72 Ом	1.15 кОм	2.3 кОм	-	-	-	-	-	-
