Детектор движения ИК(PIR) HC-SR501 5-12V инфраксрасный датчик движения
- 1 735 тен.
- Остаток: много шт.
- Артикул: 11147_3
Детектор движения ИК(PIR) HC-SR501 5-12V инфраксрасный датчик движения
Еще статья по датчику находится по ссылке https://3d-diy.ru/wiki/arduino-datchiki/infrakrasnyj-datchik-dvizheniya-hc-sr501/
или по этой ссылке https://asenergi.ru/catalog/datchiki/datchik-dvizheniya-hc-sr501.html#more
Внимание!! Данное устройство требует технических знаний и навыков. Вы можете обсудить с нами сборку требуемого устройства.
По техническим вопросам обращайтеsь на аккаунт вацап по ссылке https://wa.me/77714056068
Внимание на этом вацапе нет возможности слушать голосовые сообщения и отвечать на звонки - только пишем.
HC-SR501 характеристики:
Инфракрасный датчик движения HC-SR501 используется для обнаружения в контролируемой зоне движения объектов, которые излучают инфракрасное излучение (тепло).
Характеристики
| Рабочее напряжение, В | от 4.5 до 20 В |
| Рабочий ток, А | 60мА |
| Длительность импульса | от 5 до 300 сек (настраивается) |
| Время блокировки | 2,5 сек. (но можно изменить заменой ЧИП-резисторов) |
| Дистанция обнаружения | от 3 до 7 м |
| Измерительный угол | от 120° до 140° |
| Режим подключения | VCC, GND, OUT |
| Режим работы | L — одиночный захват, H — повторяемые измерения |
| Рабочая температура, °C | от -20 до +80°C |
| Габариты |
32.4х24.4х26 мм |
Пироэлектричество — это свойство генерировать определенное электрическое поле при облучении материала инфракрасными (тепловыми) лучами. Над чувствительным элементом установлена линза Френеля, которая используется для увеличения радиуса обзора и усиления входящего инфракрасного сигнала.
Описание режимов:
.
Описание режимов:
- Режим H — в этом режиме при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень (3,3в TTL логика). В положении H датчик начинает отсчёт времени каждый раз после обнаружения движения. Другими словами, любое шевеление человека вызовет обнуление таймера отсчёта Т.
- Режим L — в этом режиме на выходе при каждом срабатывании датчика появляется отдельный импульс. Допустим, мы хотим управлять светом в ванной комнате. Зайдя в комнату, человек вызовет срабатывание датчика, и свет включится ровно на время, заданное резистором времени. По окончании периода, сигнал на выходе вернётся в исходное состояние, и датчик будет дать следующего срабатывания.

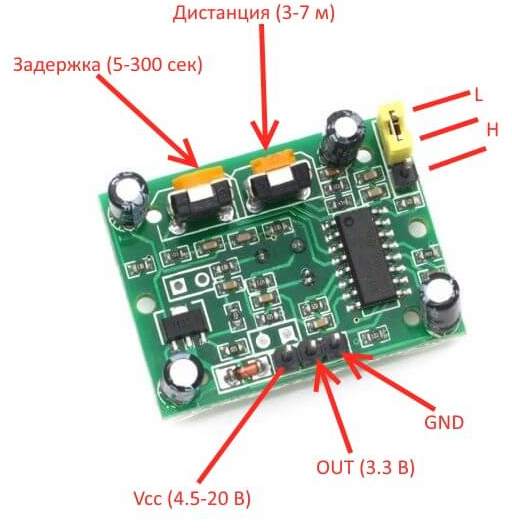

- На плате имеется два подстроечных резистора: левым регулируется чувствительность (от 3 до 7 м), правым устанавливается время, в течении которого при обнаружении движения на OUT будет логическая единица (от 5 до 300 сек). Инфракрасный датчик движения HC-SR501 имеет один интерфейс для подключения к микроконтроллеру. Это 3-х контактный штыревой интерфейс для подключения к микроконтроллеру. Контакты: OUT (выходной сигнал) – контакт для обмена данными между датчиком и микроконтроллером; VCC – напряжение питания; GND – общий контакт. Питание датчика осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или от внешнего источника питания (блока питания, батареи). Напряжение питания датчика 4,5 – 20 В.
- На плате HC-SR501 имеются дополнительные отверстия для двух компонентов, рядом расположена маркировка, посмотреть на нее можно сняв линзу Френеля. Назначение дополнительных отверстий: RT — предназначено для термистора или чувствительного к температуре резистора. Добавление этого позволяет использовать HC-SR501 в экстремальных температурах, а также в некоторой степени повышает точность работы детектора. RL — соединение для светозависимого резистора или фоторезистора. Добавляя компонент, HC-SR501 будет работать только в темноте, что является общим приложением для чувствительных к движению систем освещения.
.

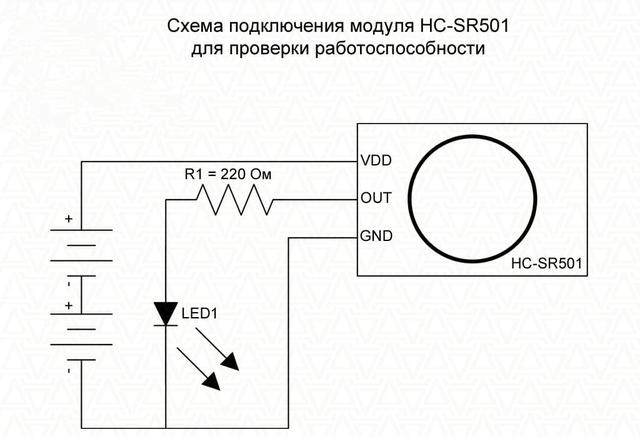

- VCC — питание 5-20 В;
- GND — земля;
- OUT — цифровой выход (0-3.3В).
