Термоконтроллер ZL-6210A+ 220V/30A/-40 до+120град/ датчик NTC 5K 3470 metal 2,5m

Термоконтроллер ZL-6210A+ 220V/30A/-40 до+120град/ датчик NTC 5K 3470 metal 2,5m

Старая цена: 0 тен.
15 590 тен.
Остаток: много шт.
Артикул: 11072_3

Описание
Комментарии

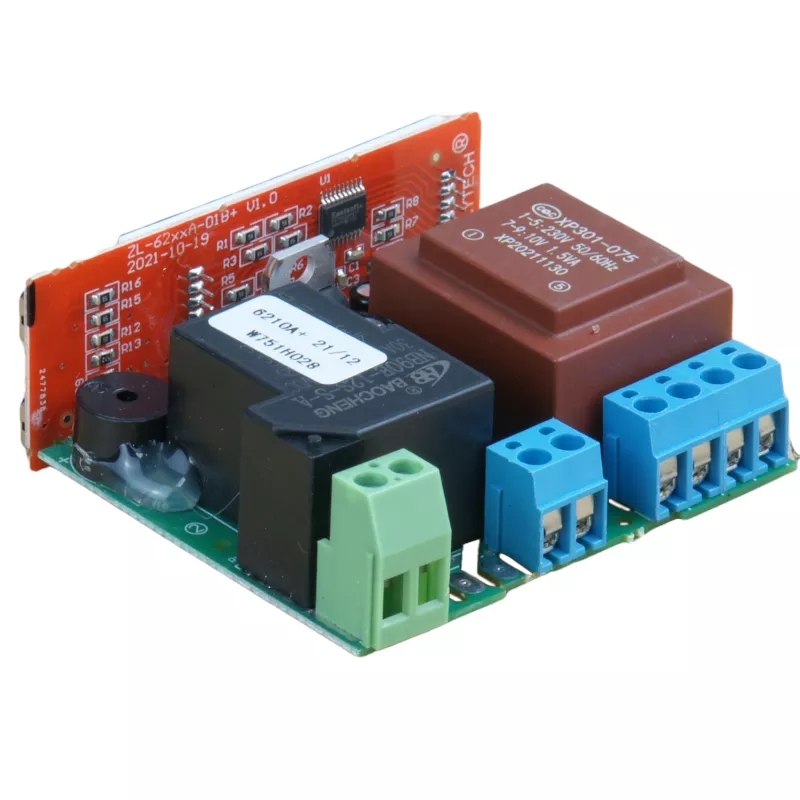

Термоконтроллер ZL-6210A+ 220V/30A/-40 до+120град/ датчик NTC 5K 3470 metal 2,5m

Напряжение питания 185-245 В/ 50-60 Гц
Коммутируемый ток до 30А

Диапазон измеряемой температуры минус 40 до плюс 130 градусов
Диапазон установки/регулирования температуры минус 40 до плюс 120 градусов
Рабочий диапазон температур от -10 до плюс 45 градусов и 5-90% RH без росы
Уровень защиты IP65 (только передняя сторона)
Размер устройства W78xH34,5xD71 mm
Монтажное отверстие 71х29 мм

Функция	Если включено	Если Выключено	Пояснение
Реле сработало	вкл	выкл	Выходящие питание будет подано через педиод указанные в настройке U10 (см ниже таблицу настроек).
Разморозка	разморозка вкл.	разморозка выкл.	Во время разморозки производится слив воды
Режим охлаждения	вкл	выкл	Установка температуры
Режим нагрева	вкл	выкл	Установка температуры
Неисправность			Предупреждение о неисправности
Предупреждение			Значок для индикации

Установка температуры для режима нагрева\охлаждения:
Удерживайте кнопку S нажатой в течении 3сек для входа в режим настройки температуры. В режиме охлаждения будет показан значок

. В режиме нагрева будет показан значок

. Далее нажатие на кнопки с изображением стрелочка вниз\вверх - можно выбрать желаемую температуру. После этого нажмите коротким нажатием на кнопку S для сохранения настроек и выхода из меню настроек. Если вы не хотите сохранять изменения - то не нажимайте кнопку S и другие кнопки в течении 30 секунд, тогда вы автоматически попадете в главное меню и настройки не будут сохранены и подвержены изменению.

Установка системных параметров:
Используйте пароль для входа в режим системных настроек (заводской пароль "11".
Нажмите и удерживайте кнопку P в течении 3сек. После чего на дисплее появиться двухзначное отображение цифр. При помощи кнопок со стрелочками укажите пароль (изначально это заводской пароль "11"), после чего нажмите кнопку S для подтверждения. Если пароль введен не верно - вы увидите сообщение об ошибке "Err" и вас возвратит в режим отображения текущей температуры. Если пароль введен верно - вы попадете в меню системных настроек. Далее при помощи стрелок выберите код нужной настройки (таблица кодов см ниже). Далее нажмите кнопку S для отображения параметров для выбранного ранее кода, и далее при помощи стрелок измените значение для выбранного кода. После этого нажмите кнопку S для возврата в меню системных настроек. После того как все желаемые настройки были изменены - нажмите кнопку P и удерживайте в течении 3сек, после чего все параметры будут сохранены и вы выйдите из меню системных настроек. Если вы не желаете сохранять изменения - то не нажимайте ничего в течении 30сек, и вы выйдите автоматически из меню системных настроек без сохранения изменений.

Код параметра	Обозначение	Диапазон настроек	Пояснения (если имеются)	Значение заводской настройки
U10	Задержка времени до срабатывания реле (поставить 0 для срабатывания без задержки)	0-100мин		3
U11	Минимальное время работы реле (поставить 0, чтобы выключалось сразу)	0-100мин		3
U12	Переменная выходящего напряжения для защитного режима	0-8	При значении 0 - выкл.	5
U20	Калибровка температурного датчика (сдвиг)	от-9.9 до +9.9		0
U22	Температурный дифференциал	от 0.1 до 10 градусов С	Гистерезис	1.0
U52	Задержка перед сигнализацией в случае превышения температуры	1-180мин		30
U53	Первая задержка перед сигнализацией в случае превышения температуры после подачи напряжения	0-180часов	0-выключено	2
U54	Значение отклонения для предупреждения о максимальной температуре	Разница температуры ~60C; OFF	OFF(>60C) - выкл	OFF
U55	Значение отклонения для предупреждения о минимальной температуре	Разница температуры ~60C; OFF	OFF(>60C) - выкл	OFF
U60	Режимы работы сигнализации.	0-4	0:warning off; 1:On, Lock; 2:On, Unlock; 3:Off, Lock; 4:Off, Unlock.	0
U61	Задержка включения сигнализации.	0-120 мин		0
U62	Звуковое оповещение.	0-1	0:сигнализация вкл; 1:сигнализация выкл.	0
U90	Режим работы	СО: режим охлаждения; НЕ: режим нагрева.		СО
U99	Пароль	00-99		11

Ниже ссылки на видео помогущие в настройке режимов

и еще одно на общую тему подключения

Ниже приведен пример сборки сигнального устройства на базе термоконтроллера, с использованием зуммера. Задача устройства оповестить при достижении критической температуры и автоматически выключиться, когда вернется в норму. Настроить можно как на повышение температуры до критической, так и понижение температуры до критической.
