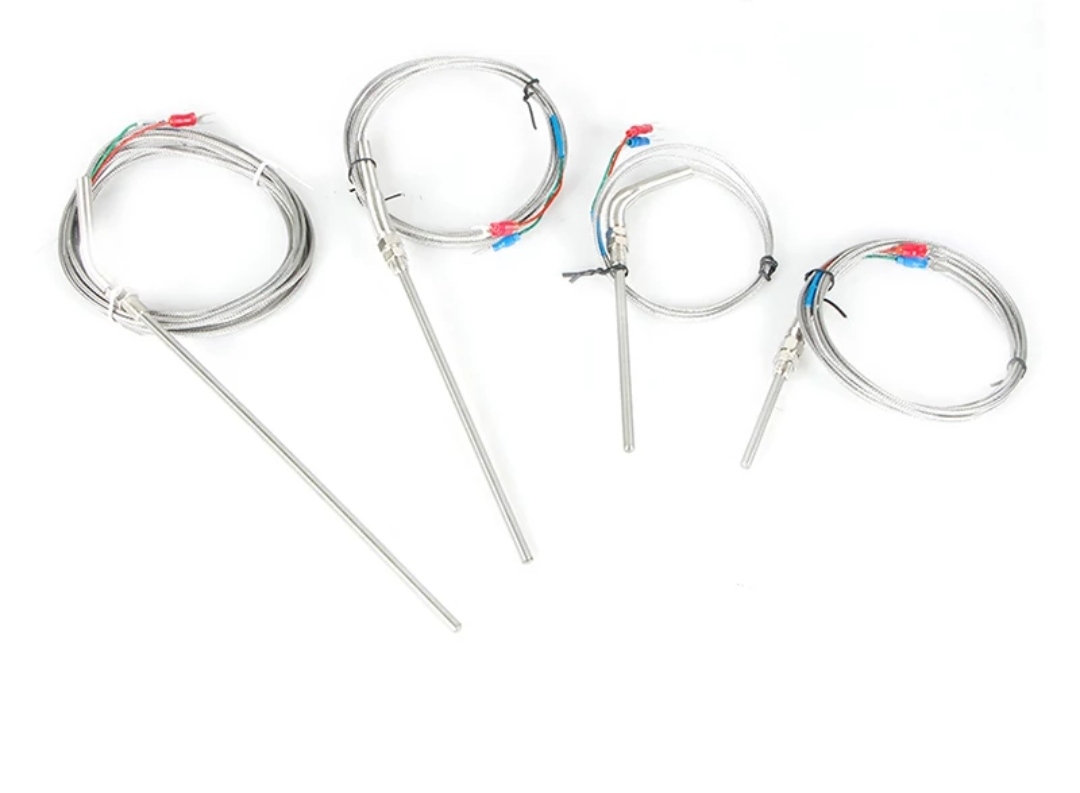

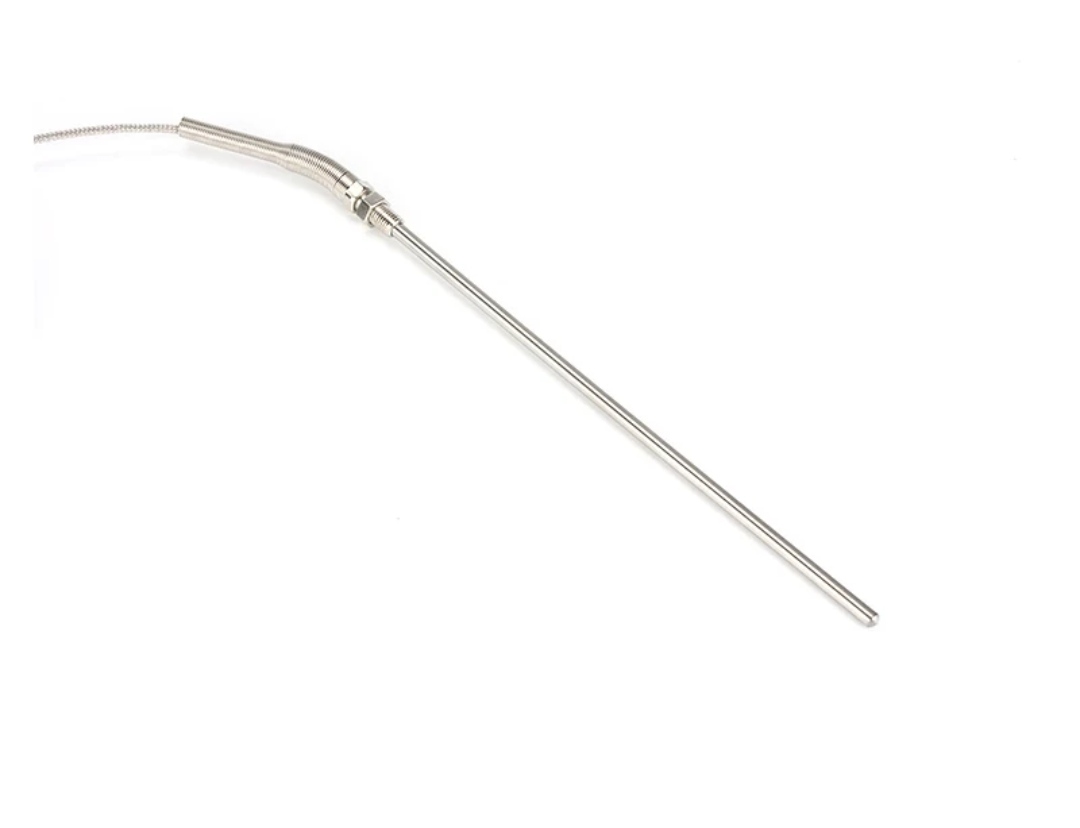

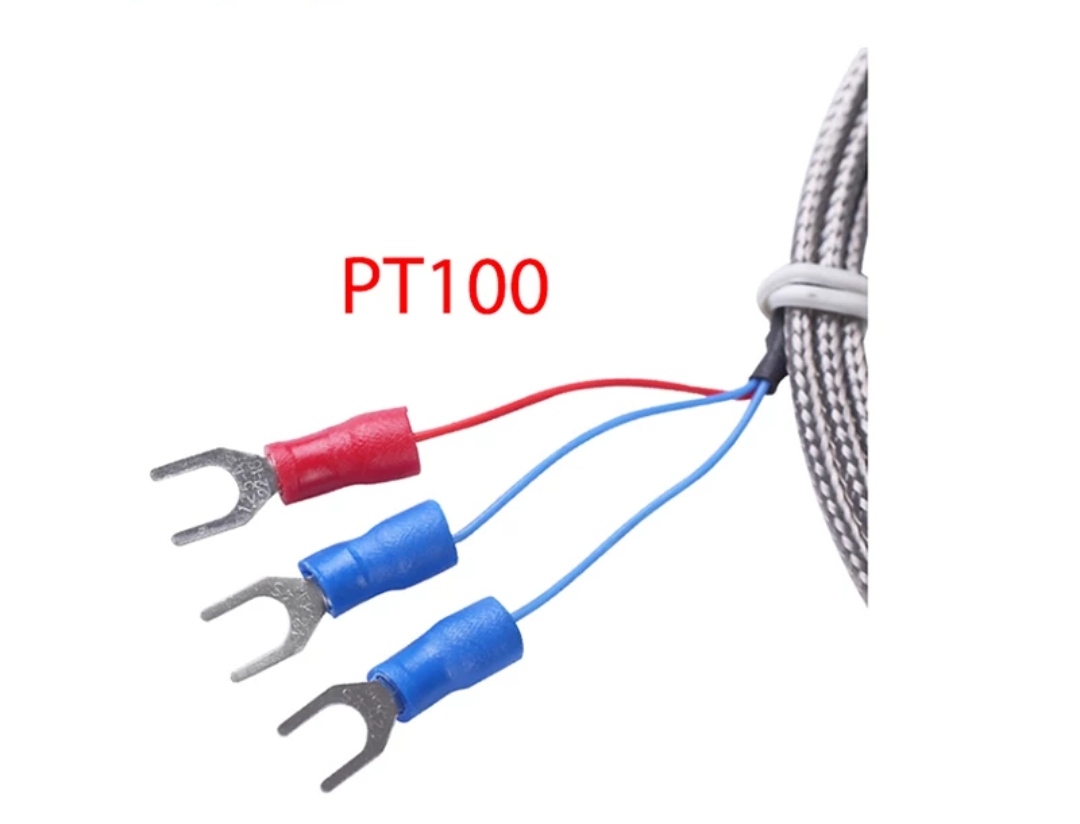

Термодатчик PT100 зонд 100ммХ5mm,M8х1,25,длина 2м, -200-400град

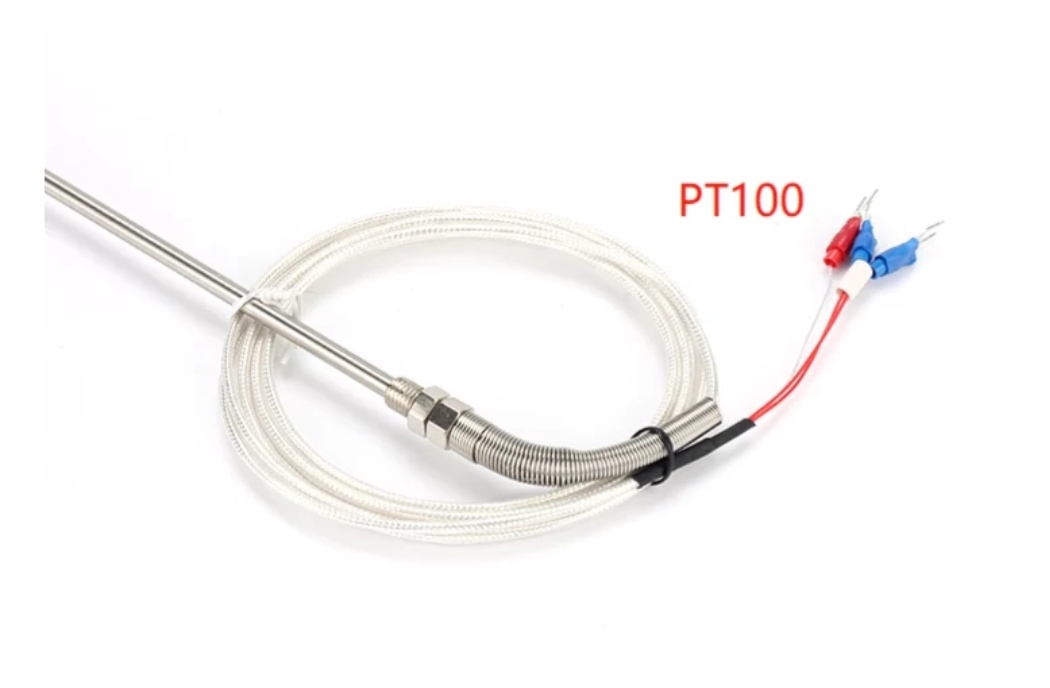

термодатчик зонд PT100  в металической оплетке для высокотемпературных режимов

размер датчика 100ммХ5mm, с резьбовым соединением М8х1,25
длина шнура 2м,
Рабочий диапазон -200-400град.

Сопротивление изоляции – 100 Мом

t °C Pt100 3850 ppm/K Pt500 3850 ppm/K Pt1000 3850 ppm/K NTC 5K b3950 NTC 5K b3470 NTC 10K b3435 NTC 10K b3950 NTC 10K b3988 NTC 20K b3950
-100 60.26 Ом 301.28 Ом 602.56 Ом - - - - - -
-95 62.28 Ом 311.4 Ом 622.8 Ом - - - - - -
-90 64.3 Ом 321.5 Ом 643 Ом - - - - - -
-85 66.31 Ом 331.57 Ом 663.15 Ом - - - - - -
-80 68.33 Ом 341.63 Ом 683.25 Ом - - - - - -
-75 70.33 Ом 351.66 Ом 703.32 Ом - - - - - -
-70 72.33 Ом 361.67 Ом 723.35 Ом - - - - - -
-65 74.33 Ом 371.67 Ом 743.33 Ом - - - - - -
-60 76.33 Ом 381.64 Ом 763.28 Ом 984.98 кОм 518.33 кОм 989.25 кОм 1969.96 кОм 2072.68 кОм 3939.93 кОм
-55 78.32 Ом 391.59 Ом 783.19 Ом 644.12 кОм 356.91 кОм 683.74 кОм 1288.23 кОм 1349.87 кОм 2576.47 кОм
-50 80.31 Ом 401.53 Ом 803.06 Ом 429.31 кОм 249.9 кОм 480.47 кОм 858.61 кОм 896.19 кОм 1717.23 кОм
-45 82.29 Ом 411.45 Ом 822.9 Ом 291.27 кОм 177.73 кОм 342.89 кОм 582.54 кОм 605.77 кОм 1165.07 кОм
-40 84.27 Ом 421.35 Ом 842.71 Ом 200.93 кОм 128.27 кОм 248.28 кОм 401.86 кОм 416.4 кОм 803.72 кОм
-35 86.25 Ом 431.24 Ом 862.48 Ом 140.79 кОм 93.85 кОм 182.22 кОм 281.58 кОм 290.77 кОм 563.15 кОм
-30 88.22 Ом 441.11 Ом 882.22 Ом 100.1 кОм 69.55 кОм 135.45 кОм 200.2 кОм 206.06 кОм 400.41 кОм
-25 90.19 Ом 450.96 Ом 901.92 Ом 72.16 кОм 52.17 кОм 101.9 кОм 144.32 кОм 148.07 кОм 288.63 кОм
-20 92.16 Ом 460.8 Ом 921.6 Ом 52.69 кОм 39.58 кОм 77.52 кОм 105.38 кОм 107.8 кОм 210.77 кОм
-15 94.12 Ом 470.62 Ом 941.24 Ом 38.95 кОм 30.35 кОм 59.61 кОм 77.9 кОм 79.45 кОм 155.8 кОм
-10 96.09 Ом 480.43 Ом 960.86 Ом 29.12 кОм 23.51 кОм 46.29 кОм 58.25 кОм 59.24 кОм 116.49 кОм
-5 98.04 Ом 490.22 Ом 980.44 Ом 22.01 кОм 18.38 кОм 36.29 кОм 44.03 кОм 44.66 кОм 88.05 кОм
0 100 Ом 500 Ом 1000 Ом 16.81 кОм 14.51 кОм 28.7 кОм 33.62 кОм 34.02 кОм 67.24 кОм
5 101.95 Ом 509.76 Ом 1.02 кОм 12.96 кОм 11.55 кОм 22.9 кОм 25.92 кОм 26.16 кОм 51.85 кОм
10 103.9 Ом 519.51 Ом 1.04 кОм 10.09 кОм 9.26 кОм 18.41 кОм 20.17 кОм 20.31 кОм 40.35 кОм
15 105.85 Ом 529.25 Ом 1.06 кОм 7.92 кОм 7.49 кОм 14.92 кОм 15.84 кОм 15.91 кОм 31.67 кОм
20 107.79 Ом 538.97 Ом 1.08 кОм 6.27 кОм 6.1 кОм 12.17 кОм 12.54 кОм 12.56 кОм 25.07 кОм
25 109.73 Ом 548.67 Ом 1.1 кОм 5 кОм 5 кОм 10 кОм 10 кОм 10 кОм 20 кОм
30 111.67 Ом 558.36 Ом 1.12 кОм 4.02 кОм 4.13 кОм 8.27 кОм 8.04 кОм 8.02 кОм 16.07 кОм
35 113.61 Ом 568.04 Ом 1.14 кОм 3.25 кОм 3.43 кОм 6.88 кОм 6.51 кОм 6.48 кОм 13.01 кОм
40 115.54 Ом 577.7 Ом 1.16 кОм 2.65 кОм 2.86 кОм 5.76 кОм 5.3 кОм 5.27 кОм 10.6 кОм
45 117.47 Ом 587.35 Ом 1.17 кОм 2.17 кОм 2.41 кОм 4.85 кОм 4.35 кОм 4.31 кОм 8.7 кОм
50 119.4 Ом 596.99 Ом 1.19 кОм 1.79 кОм 2.03 кОм 4.1 кОм 3.59 кОм 3.55 кОм 7.18 кОм
55 121.32 Ом 606.6 Ом 1.21 кОм 1.49 кОм 1.73 кОм 3.49 кОм 2.98 кОм 2.94 кОм 5.96 кОм
60 123.24 Ом 616.21 Ом 1.23 кОм 1.24 кОм 1.47 кОм 2.98 кОм 2.49 кОм 2.45 кОм 4.97 кОм
65 125.16 Ом 625.8 Ом 1.25 кОм 1.04 кОм 1.26 кОм 2.56 кОм 2.09 кОм 2.06 кОм 4.17 кОм
70 127.08 Ом 635.38 Ом 1.27 кОм 879.92 Ом 1.09 кОм 2.21 кОм 1.76 кОм 1.73 кОм 3.52 кОм
75 128.99 Ом 644.94 Ом 1.29 кОм 745.84 Ом 939.85 Ом 1.91 кОм 1.49 кОм 1.46 кОм 2.98 кОм
80 130.9 Ом 654.48 Ом 1.31 кОм 635.16 Ом 816.16 Ом 1.66 кОм 1.27 кОм 1.25 кОм 2.54 кОм
85 132.8 Ом 664.02 Ом 1.33 кОм 543.34 Ом 711.54 Ом 1.45 кОм 1.09 кОм 1.06 кОм 2.17 кОм
90 134.71 Ом 673.53 Ом 1.35 кОм 466.79 Ом 622.68 Ом 1.27 кОм 933.58 Ом 912.52 Ом 1.87 кОм
95 136.61 Ом 683.04 Ом 1.37 кОм 402.68 Ом 546.9 Ом 1.12 кОм 805.37 Ом 786.08 Ом 1.61 кОм
100 138.51 Ом 692.53 Ом 1.39 кОм 348.76 Ом 482.01 Ом 987.04 Ом 697.52 Ом 679.88 Ом 1.4 кОм
105 140.4 Ом 702 Ом 1.4 кОм 303.21 Ом 426.24 Ом 873.92 Ом 606.42 Ом 590.28 Ом 1.21 кОм
110 142.29 Ом 711.46 Ом 1.42 кОм 264.57 Ом 378.14 Ом 776.23 Ом 529.14 Ом 514.39 Ом 1.06 кОм
115 144.18 Ом 720.91 Ом 1.44 кОм 231.67 Ом 336.5 Ом 691.57 Ом 463.34 Ом 449.84 Ом 926.67 Ом
120 146.07 Ом 730.34 Ом 1.46 кОм 203.54 Ом 300.34 Ом 617.96 Ом 407.09 Ом 394.74 Ом 814.18 Ом
125 147.95 Ом 739.76 Ом 1.48 кОм 179.42 Ом 268.83 Ом 553.74 Ом 358.83 Ом 347.53 Ом 717.67 Ом
130 149.83 Ом 749.16 Ом 1.5 кОм 158.65 Ом 241.28 Ом 497.55 Ом 317.29 Ом 306.93 Ом 634.58 Ом
135 151.71 Ом 758.55 Ом 1.52 кОм 140.7 Ом 217.14 Ом 448.23 Ом 281.4 Ом 271.9 Ом 562.81 Ом
140 153.58 Ом 767.92 Ом 1.54 кОм 125.15 Ом 195.91 Ом 404.83 Ом 250.3 Ом 241.58 Ом 500.6 Ом
145 155.46 Ом 777.28 Ом 1.55 кОм 111.63 Ом 177.19 Ом 366.52 Ом 223.26 Ом 215.24 Ом 446.52 Ом
150 157.33 Ом 786.63 Ом 1.57 кОм 99.84 Ом 160.64 Ом 332.61 Ом 199.68 Ом 192.3 Ом 399.36 Ом
155 159.19 Ом 795.96 Ом 1.59 кОм 89.53 Ом 145.97 Ом 302.53 Ом 179.06 Ом 172.26 Ом 358.12 Ом
160 161.05 Ом 805.27 Ом 1.61 кОм 80.49 Ом 132.93 Ом 275.77 Ом 160.97 Ом 154.7 Ом 321.94 Ом
165 162.91 Ом 814.57 Ом 1.63 кОм 72.53 Ом 121.32 Ом 251.91 Ом 145.06 Ом 139.27 Ом 290.12 Ом
170 164.77 Ом 823.86 Ом 1.65 кОм 65.52 Ом 110.95 Ом 230.59 Ом 131.03 Ом 125.68 Ом 262.06 Ом
175 166.63 Ом 833.13 Ом 1.67 кОм 59.31 Ом 101.67 Ом 211.48 Ом 118.63 Ом 113.67 Ом 237.26 Ом
180 168.48 Ом 842.39 Ом 1.68 кОм 53.82 Ом 93.34 Ом 194.33 Ом 107.63 Ом 103.04 Ом 215.27 Ом
185 170.33 Ом 851.64 Ом 1.7 кОм 48.93 Ом 85.86 Ом 178.9 Ом 97.87 Ом 93.61 Ом 195.73 Ом
190 172.17 Ом 860.86 Ом 1.72 кОм 44.58 Ом 79.12 Ом 164.99 Ом 89.17 Ом 85.21 Ом 178.34 Ом
195 174.02 Ом 870.08 Ом 1.74 кОм 40.7 Ом 73.03 Ом 152.43 Ом 81.41 Ом 77.72 Ом 162.81 Ом
200 175.86 Ом 879.28 Ом 1.76 кОм 37.23 Ом 67.53 Ом 141.05 Ом 74.46 Ом 71.03 Ом 148.92 Ом
205 177.69 Ом 888.47 Ом 1.78 кОм 34.12 Ом 62.55 Ом 130.74 Ом 68.24 Ом 65.04 Ом 136.47 Ом
210 179.53 Ом 897.64 Ом 1.8 кОм 31.32 Ом 58.02 Ом 121.38 Ом 62.65 Ом 59.66 Ом 125.29 Ом
215 181.36 Ом 906.79 Ом 1.81 кОм 28.81 Ом 53.91 Ом 112.85 Ом 57.61 Ом 54.82 Ом 115.23 Ом
220 183.19 Ом 915.94 Ом 1.83 кОм 26.54 Ом 50.16 Ом 105.08 Ом 53.08 Ом 50.47 Ом 106.15 Ом
225 185.01 Ом 925.07 Ом 1.85 кОм 24.49 Ом 46.74 Ом 97.98 Ом 48.98 Ом 46.53 Ом 97.95 Ом
230 186.84 Ом 934.18 Ом 1.87 кОм 22.63 Ом 43.61 Ом 91.49 Ом 45.26 Ом 42.97 Ом 90.53 Ом
235 188.66 Ом 943.28 Ом 1.89 кОм 20.95 Ом 40.75 Ом 85.55 Ом 41.9 Ом 39.75 Ом 83.8 Ом
240 190.47 Ом 952.36 Ом 1.9 кОм 19.42 Ом 38.13 Ом 80.1 Ом 38.84 Ом 36.82 Ом 77.69 Ом
245 192.29 Ом 961.43 Ом 1.92 кОм 18.03 Ом 35.72 Ом 75.09 Ом 36.06 Ом 34.16 Ом 72.12 Ом
250 194.1 Ом 970.49 Ом 1.94 кОм 16.76 Ом 33.5 Ом 70.48 Ом 33.53 Ом 31.74 Ом 67.06 Ом
255 195.91 Ом 979.53 Ом 1.96 кОм 15.61 Ом 31.46 Ом 66.23 Ом 31.22 Ом 29.53 Ом 62.43 Ом
260 197.71 Ом 988.56 Ом 1.98 кОм 14.55 Ом 29.58 Ом 62.31 Ом 29.1 Ом 27.51 Ом 58.2 Ом
265 199.51 Ом 997.57 Ом 2 кОм 13.58 Ом 27.85 Ом 58.69 Ом 27.17 Ом 25.66 Ом 54.33 Ом
270 201.31 Ом 1.01 кОм 2.01 кОм 12.7 Ом 26.24 Ом 55.34 Ом 25.39 Ом 23.97 Ом 50.78 Ом
275 203.11 Ом 1.02 кОм 2.03 кОм 11.88 Ом 24.76 Ом 52.24 Ом 23.76 Ом 22.42 Ом 47.52 Ом
280 204.9 Ом 1.02 кОм 2.05 кОм 11.13 Ом 23.38 Ом 49.36 Ом 22.26 Ом 20.99 Ом 44.52 Ом
285 206.7 Ом 1.03 кОм 2.07 кОм 10.44 Ом 22.1 Ом 46.69 Ом 20.88 Ом 19.68 Ом 41.77 Ом
290 208.48 Ом 1.04 кОм 2.08 кОм 9.81 Ом 20.92 Ом 44.21 Ом 19.61 Ом 18.47 Ом 39.22 Ом
295 210.27 Ом 1.05 кОм 2.1 кОм 9.22 Ом 19.81 Ом 41.9 Ом 18.44 Ом 17.35 Ом 36.87 Ом
300 212.05 Ом 1.06 кОм 2.12 кОм 8.68 Ом 18.78 Ом 39.75 Ом 17.35 Ом 16.32 Ом 34.7 Ом
305 213.83 Ом 1.07 кОм 2.14 кОм - - - - - -
310 215.61 Ом 1.08 кОм 2.16 кОм - - - - - -
315 217.38 Ом 1.09 кОм 2.17 кОм - - - - - -
320 219.15 Ом 1.1 кОм 2.19 кОм - - - - - -
325 220.92 Ом 1.1 кОм 2.21 кОм - - - - - -
330 222.68 Ом 1.11 кОм 2.23 кОм - - - - - -
335 224.45 Ом 1.12 кОм 2.24 кОм - - - - - -
340 226.21 Ом 1.13 кОм 2.26 кОм - - - - - -
345 227.96 Ом 1.14 кОм 2.28 кОм - - - - - -
350 229.72 Ом 1.15 кОм 2.3 кОм - - - - - -

Предельные отклонения по классам:

Допуски при 0°C:

Чувствительные элементы из платины (Pt 100, Pt 1000):

DIN EN 60751, класс B.................................. ±0,3 K

1/3 DIN EN 60751, класс B............................ ±0,1 K

Измерительный ток, вследствие саморазогрева датчика, оказывает влияние на точность измерения термометра и по этой причине не должен превышать 10 мА.

Таблица взята с сайта https://prosensors.ru/

В целях предотвращения повреждений и неисправностей предпочтительно применение экранированных кабелей.

Необходимо избегать параллельной прокладки с токоведущими кабелями.


По техническим вопросам обращайтесь на аккаунт  вацап по ссылке  https://wa.me/77714056068
Внимание на этом вацапе нет возможности слушать голосовые сообщения и отвечать на звонки - только пишем.
