Реле задержки RT1M 12В 0,5-120сек управление внешним сигналом
- 2 890 тен.
- Остаток: много шт.
- Артикул: 10940-3
реле задержки RT1M 12В 0,5-120сек управление внешним сигналом

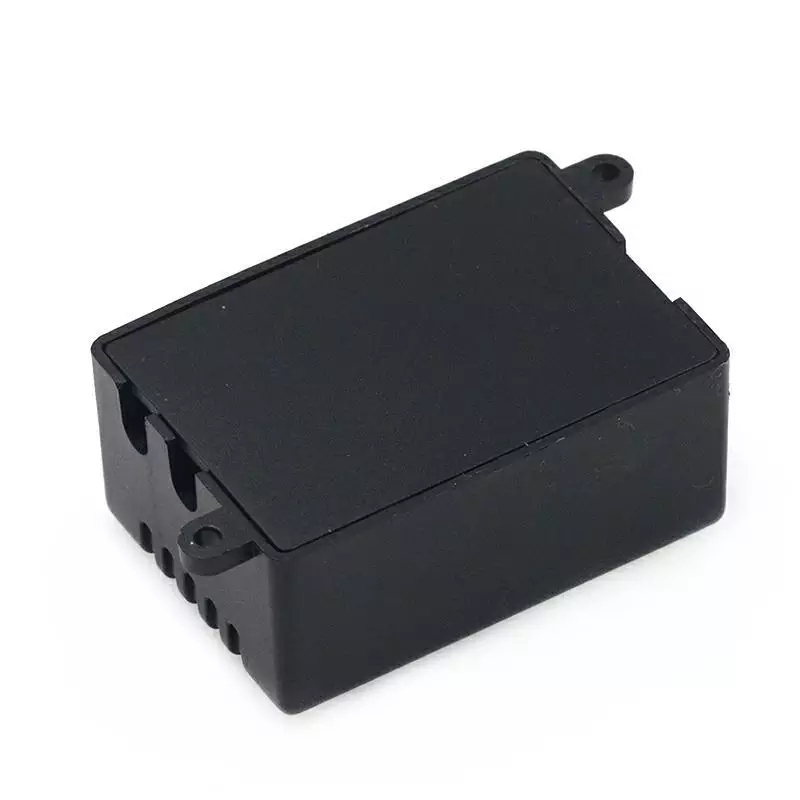

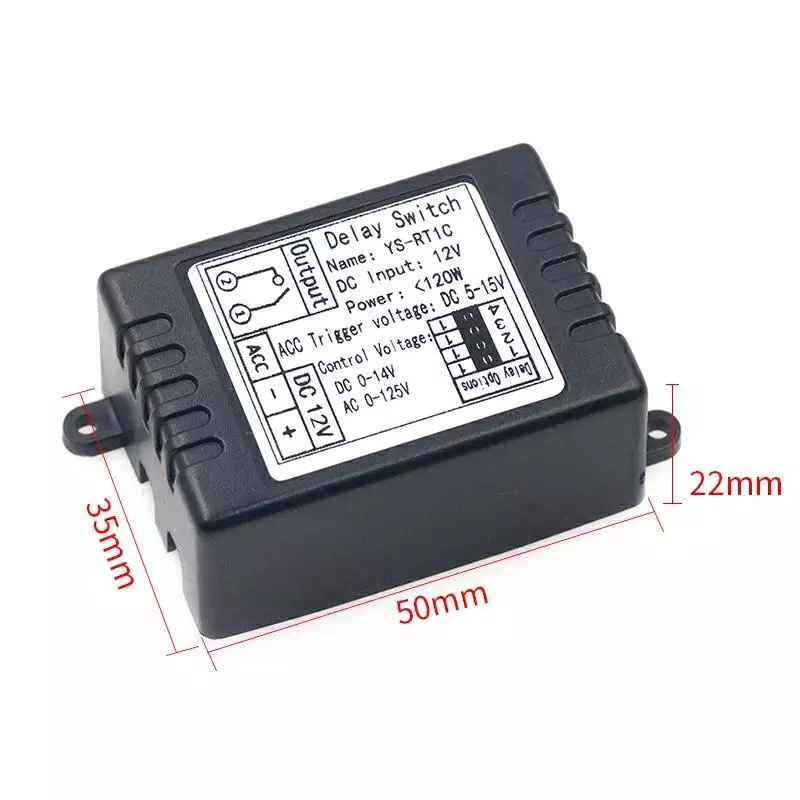

размер устройства 50х35х22мм
напряжение питания 12в
ток покоя 2.7ма
ток потребления при срабатывании 68ма
напряжение коммутации DC 0-14V, AC 0-125V
ток коммутации не более 11А
рабочая температура -20 до 70 град
триггерное напряжение 5-13В, обычно 12в

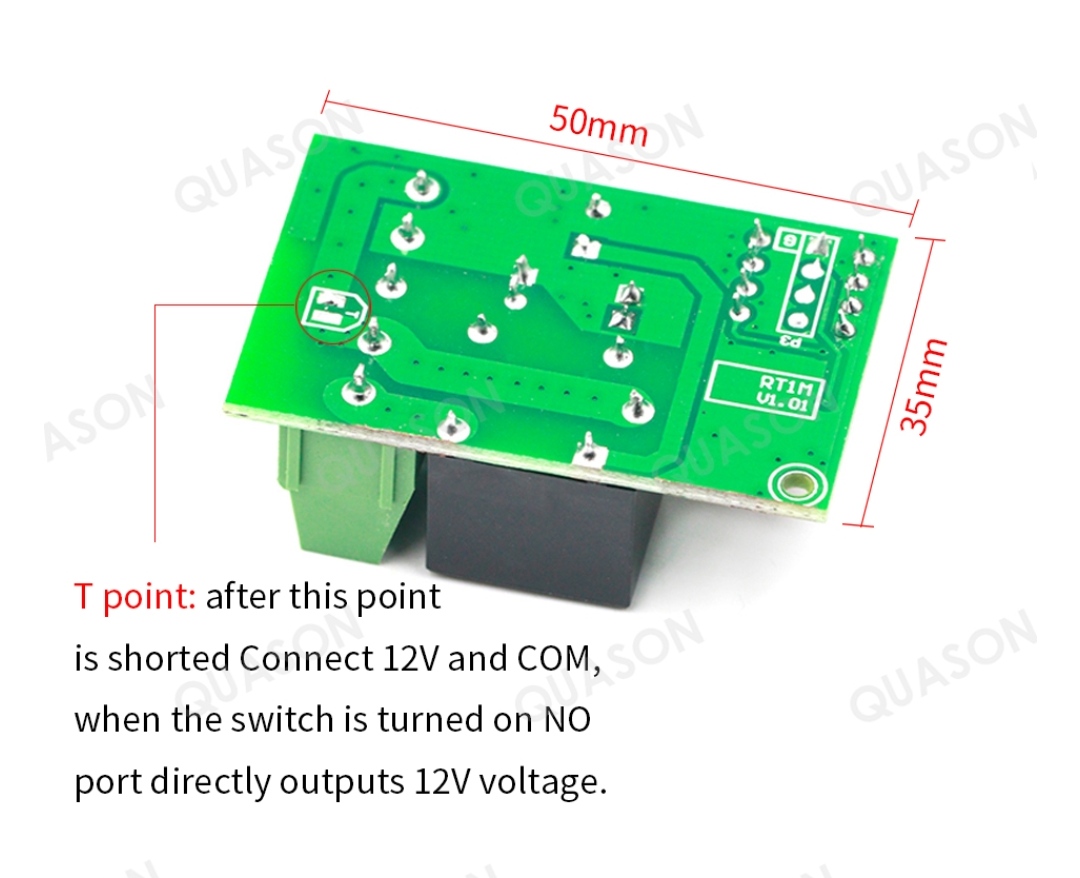

на плате также есть контакты "T poin"t. Если их соединить накоротко пайкой, то реле будет коммутировать напряжение питания +12в на контакт NO, через контакт COM.
Контакт реле NC не выведен на внешнюю коммутацию, но к нему можно припаяться, кто владеет паяльником.

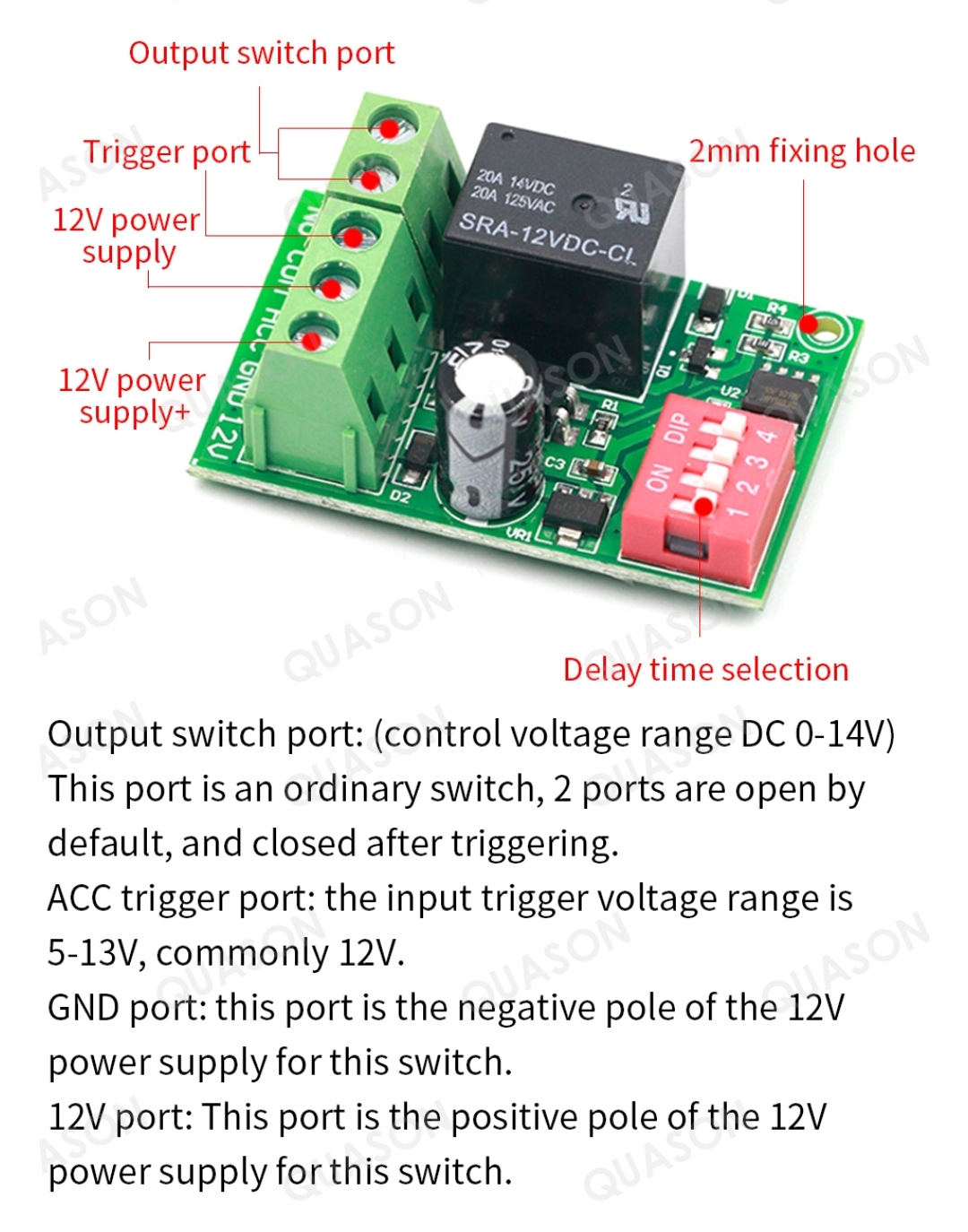

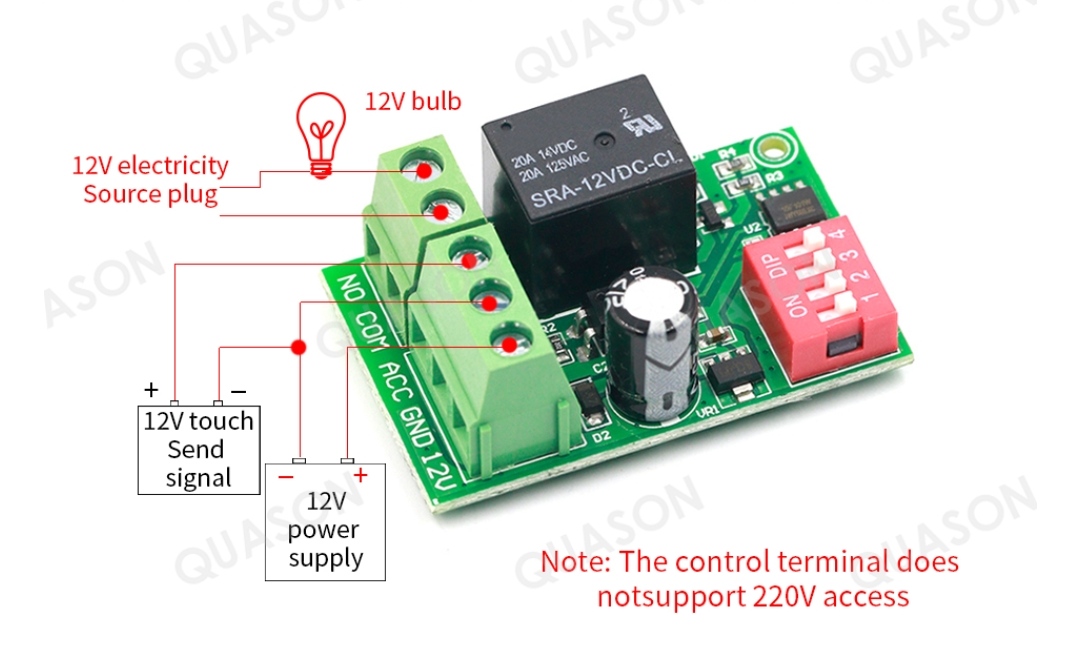

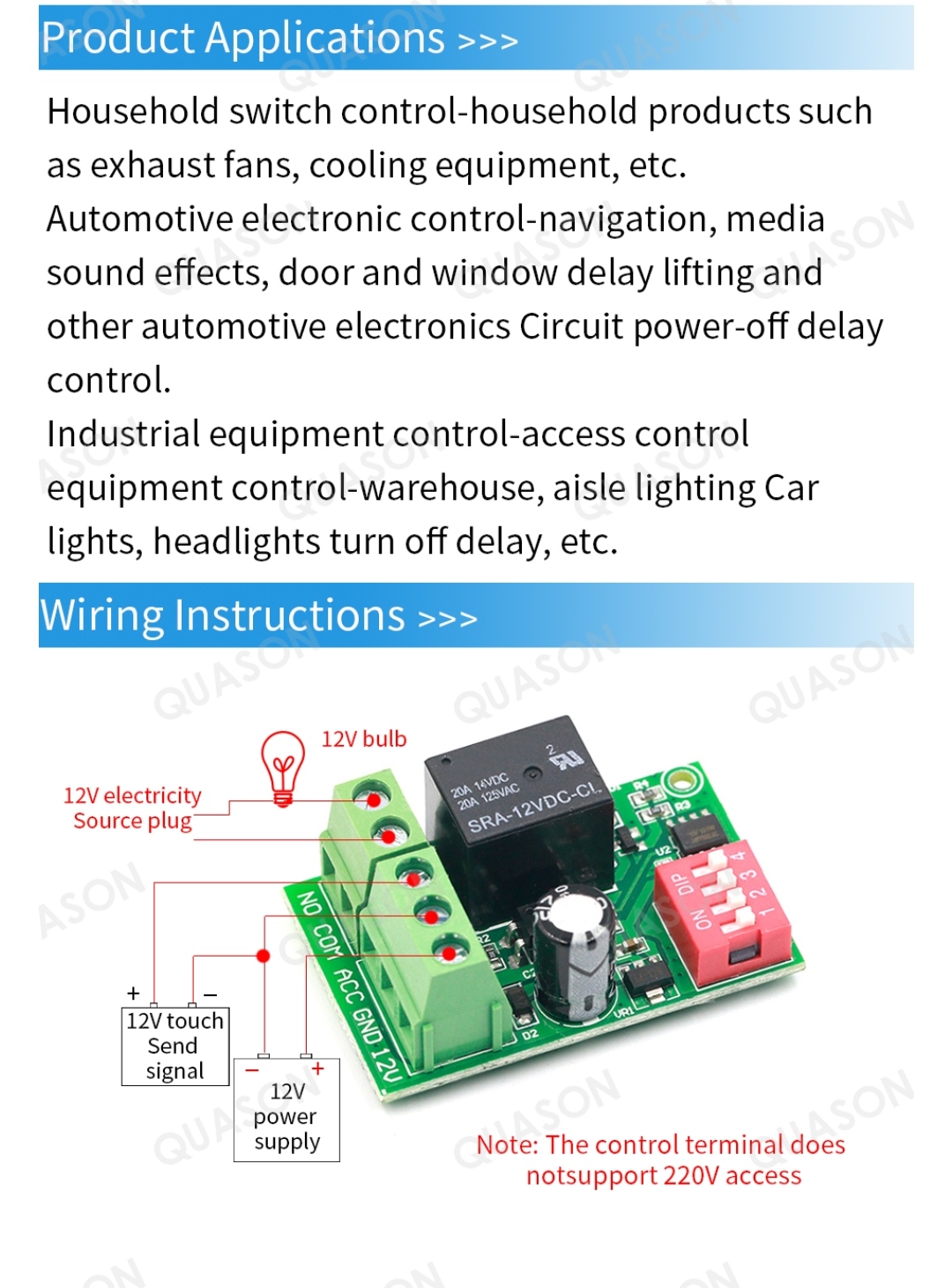

Работа устройства происходит таким образом: если подать на контакт ACC напряжение от +12в или от внешнего источника 5-13В, то устройство включит реле на установленное время. Схема подачи триггерного напряжения на картинке ниже.

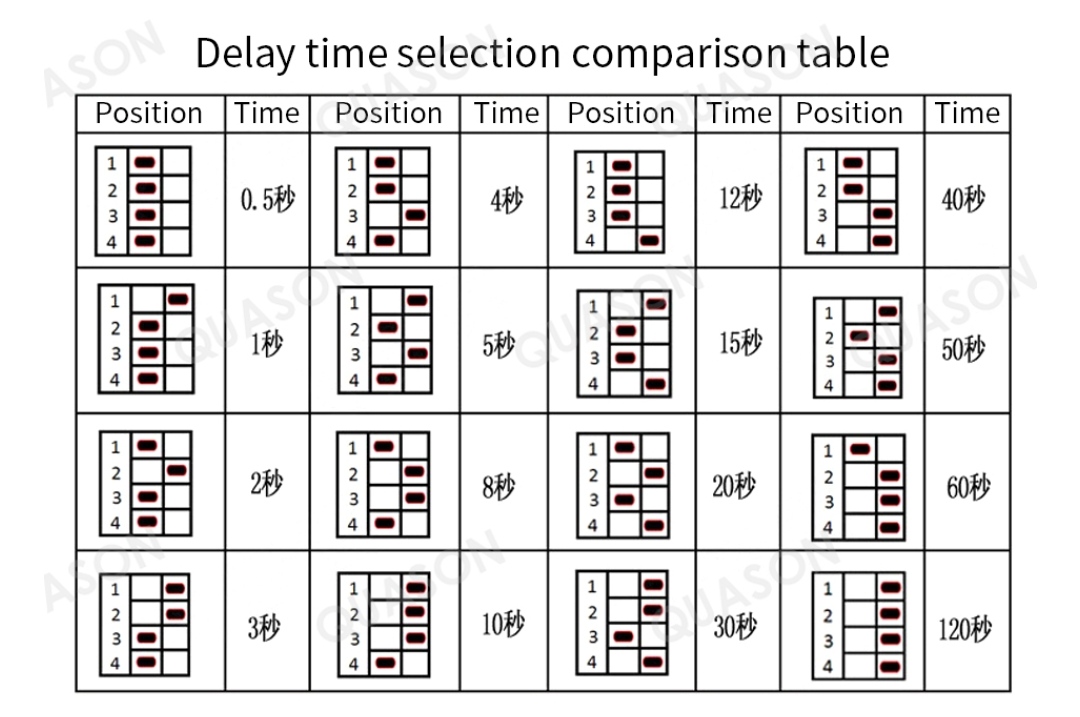

Время устанавливается переключателями dip согласно таблицы ниже. Время можно выставить от 0.5 сек до 120сек
