Релейный модуль 12V HW-803A с выбором уровня управляющего напряжения High\Low level trigger
- 865 тен.
- Остаток: много шт.
- Артикул: 10874_3

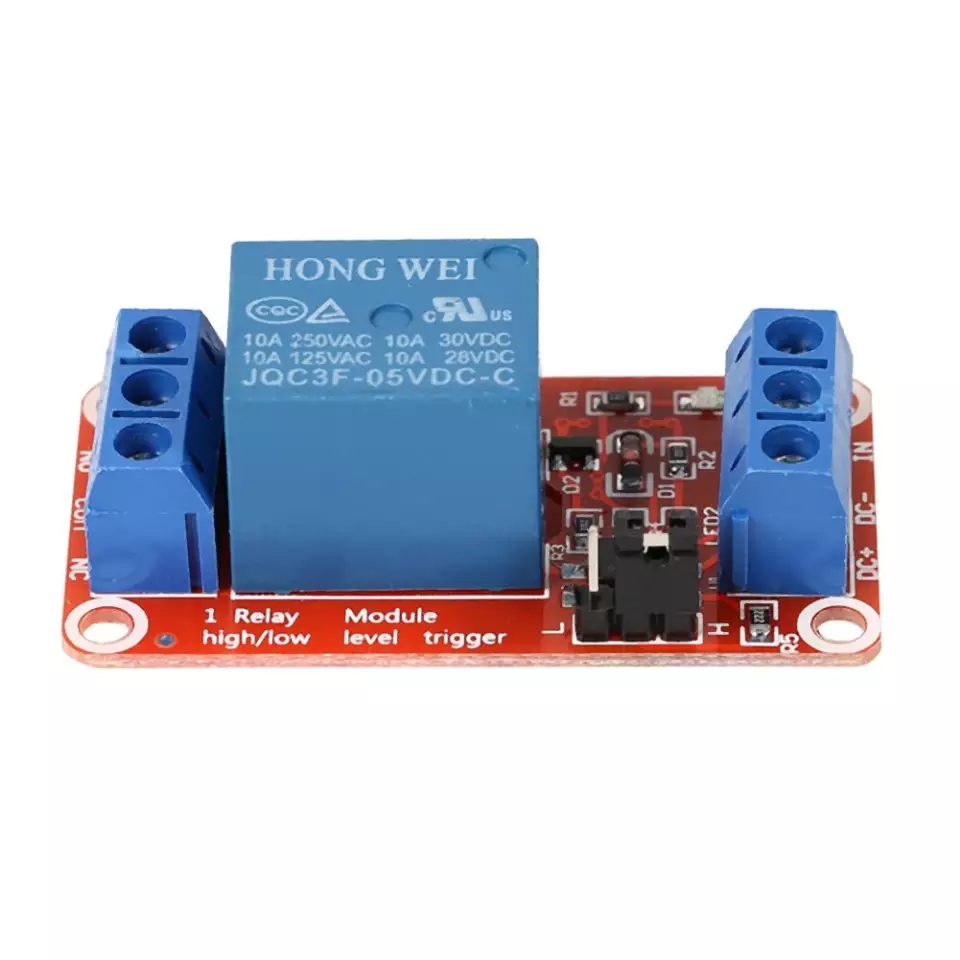

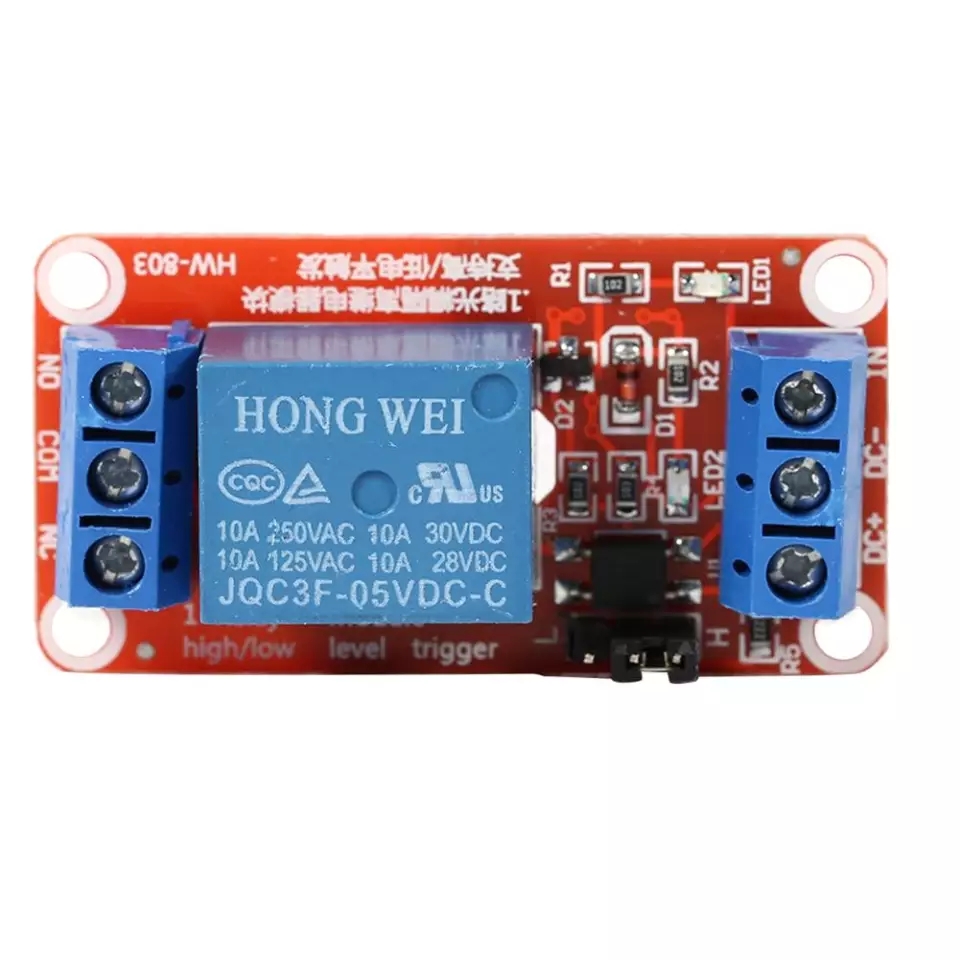

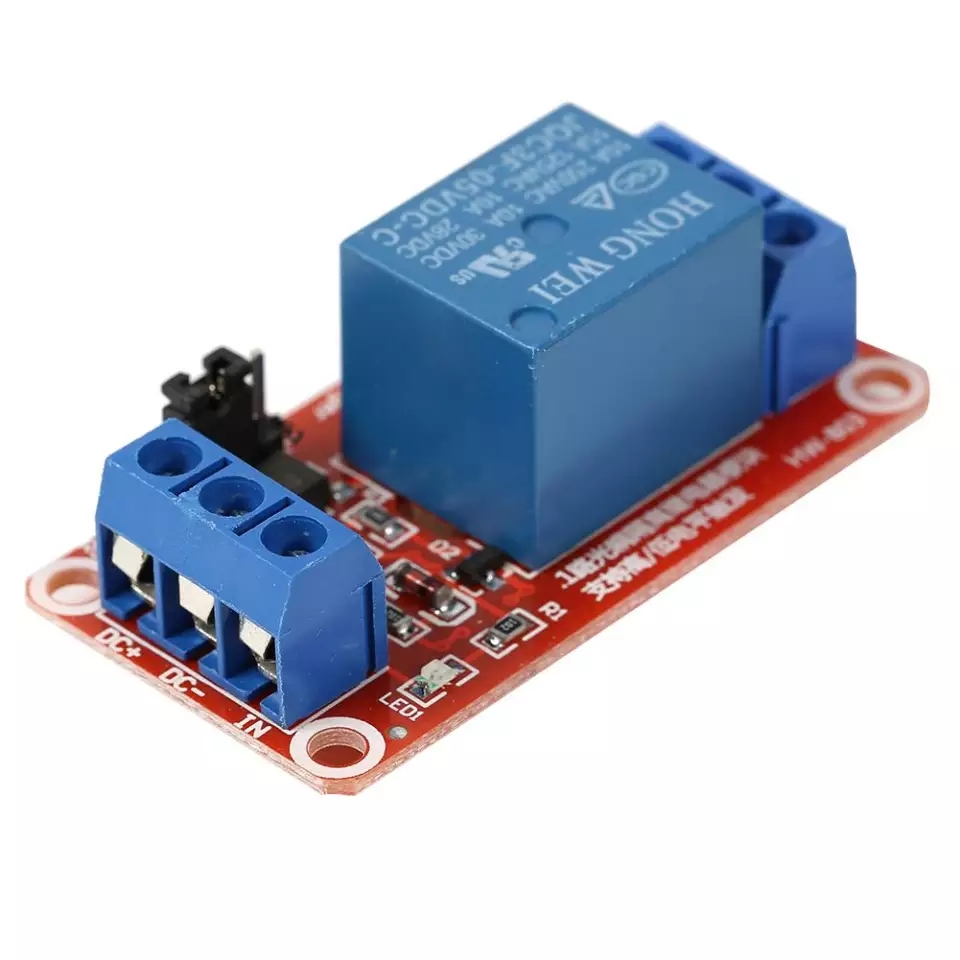

Высокoкачественный одноканальный релейный модуль HW-803A. Состоит из переключающего реле, которое может коммутировать ток до 10А для напряжения 220V AC и 30V DC.

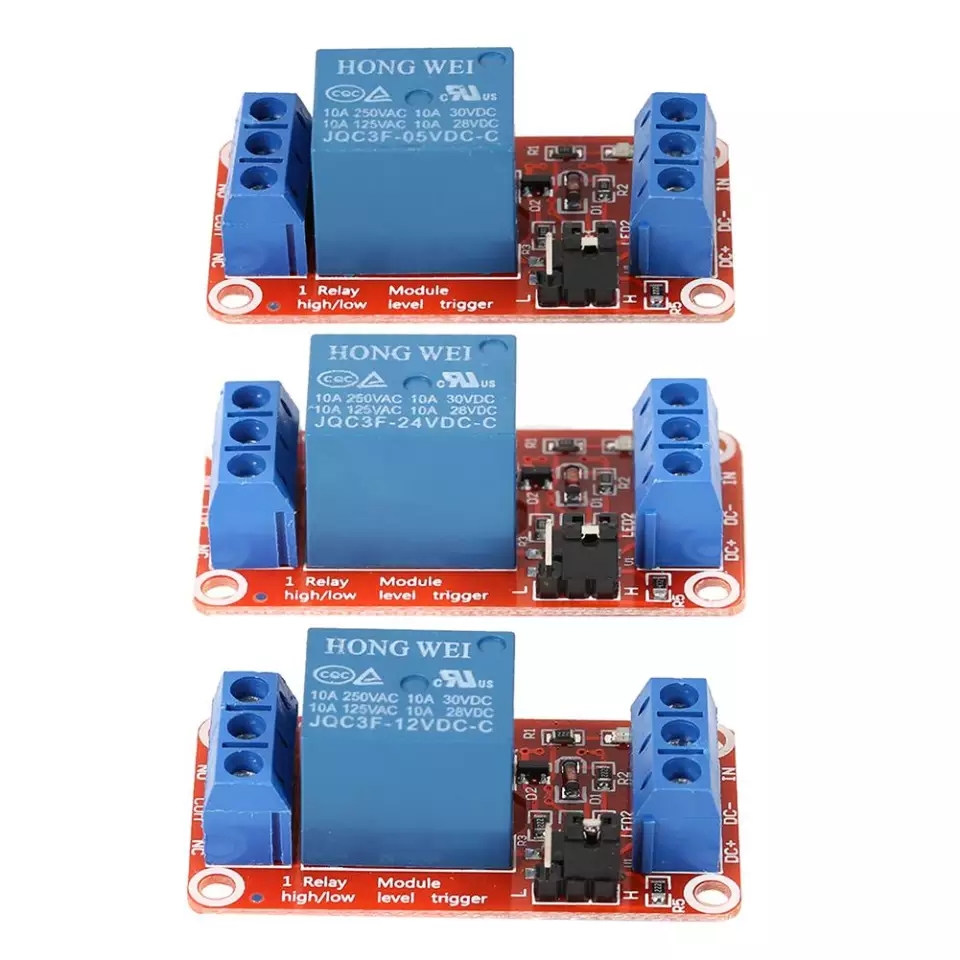

Также к заказу доступны модификации 5В (HW-803B), 24 В (HW-803C)
Основные характеристики:
Напряжение питания: 12В
Количество каналов: 1
Ток коммутации: up 10А up 250VAC up30VDC
Максимальный ток потребления: 80мА
Управляющий ток: 2-4мА
Низкий уровень (Low): 0 В
Высокий уровень (High): 12 В

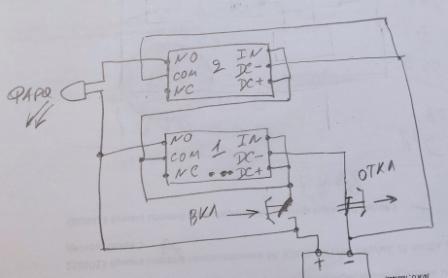

Включение модуля, происходит подачей положительного потенциала на вход IN, если перемычка стоит в положении Hi. Если перемычка стоит в положении Low, то подавать нужно минус. При снятии сигнала со входа IN - модуль выключится (не самоблокирующееся). Ниже приведен вариант реализации включения света фар кнопками (не тумблерами) на двух модулях с блокировкой включения.
При нажатии кнопки ВКЛ (кнопка на замыкание)- модуль 1 включается и самоблокируется и включает модуль 2, который в свою очередь включает фары. Модуль 2 нужен для того чтобы ток на фары не шел через кнопку включения. Если нагрузка не мощная, можно обойтись одним модулем!! При нажатии кнопки ВЫКЛ (кнопка на размыкание) - модуль 1 обесточивается и отключает все потребители.

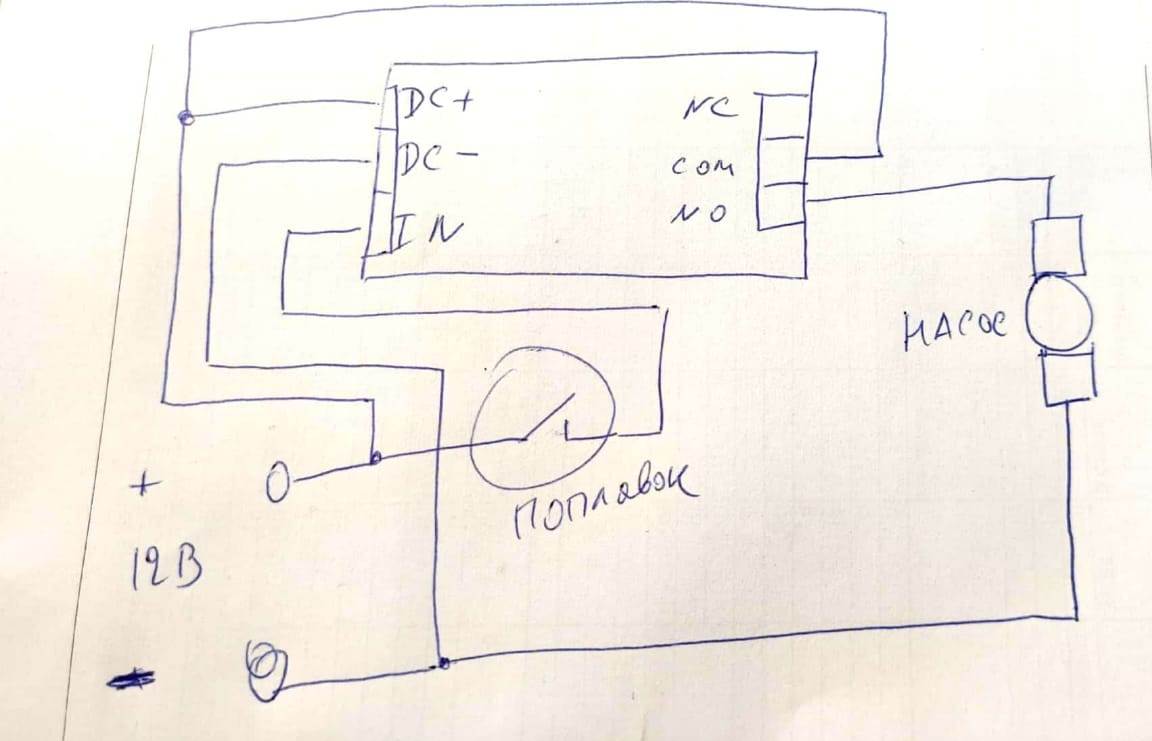

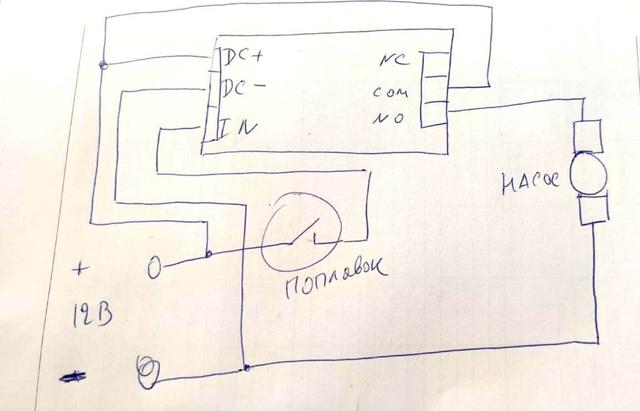

Другой вариант использования. Чтобы поплавковый датчик включал насос 12 вольт, нужно включить между поплавком и насосом релейный модуль по указанной ниже схеме. Также можно включить и другую нагрузку на примере этой схемы.Внимание! Для такого типа управления, перемычка на плате должна быть установлена в конфигурации Hi

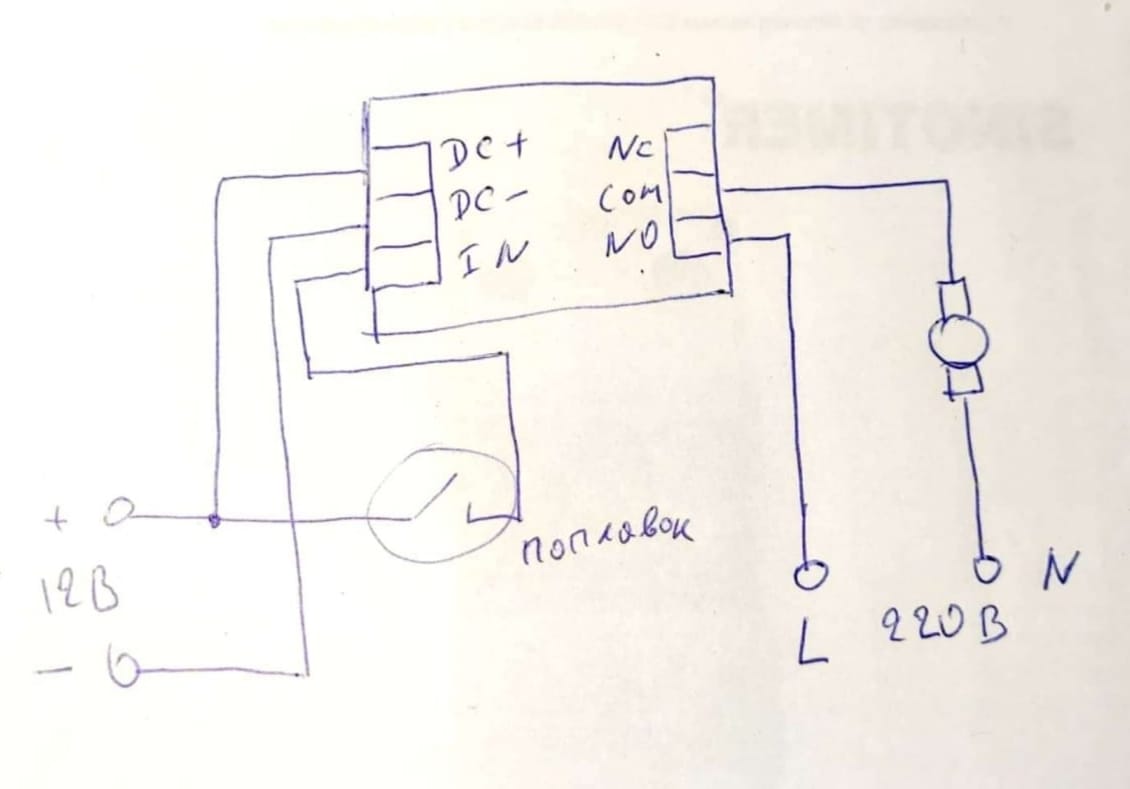

Еще пример включения релейного модуля для управления насосом 220в до 3А (10А на старте насоса) от поплавкового выключателя ниже. Если требуется включить более мощную нагрузку, то понадобится еще контактор код 11288 ссылка.
