Модуль DC-DC регулируемый 5-32В до 1,2-35В до 4А макс XL6009 RED automatic voltage повышающий/понижающий
- 1 735 тен.
- Остаток: много шт.
- Артикул: 10865_3

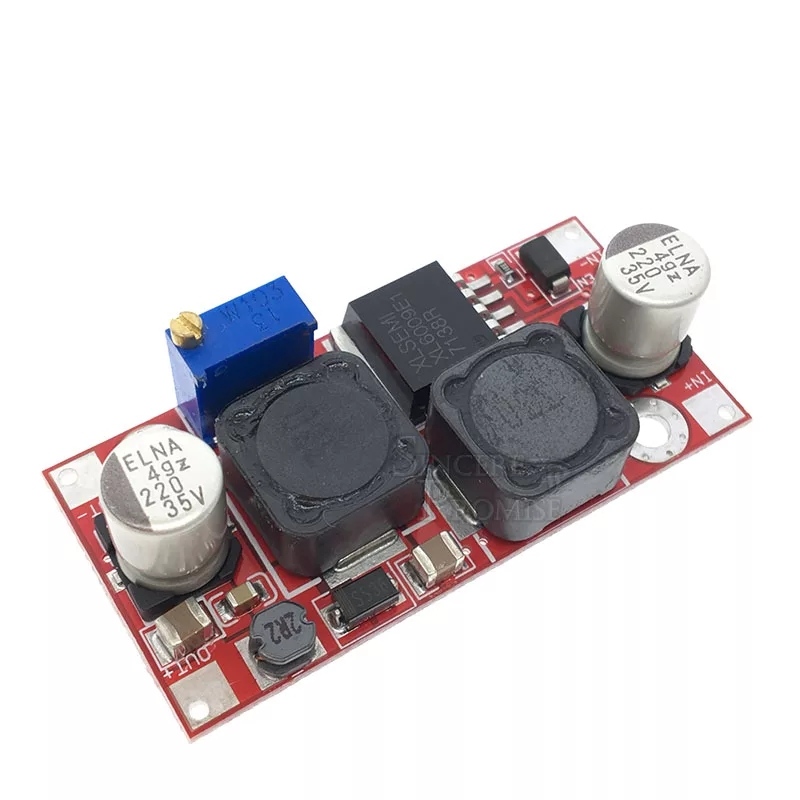

DC-DC регулируемый 5-32В до 1,2-35В до 4А макс XL6009 RED automatic voltage повышающий/понижающий преобразователь. Красная плата.

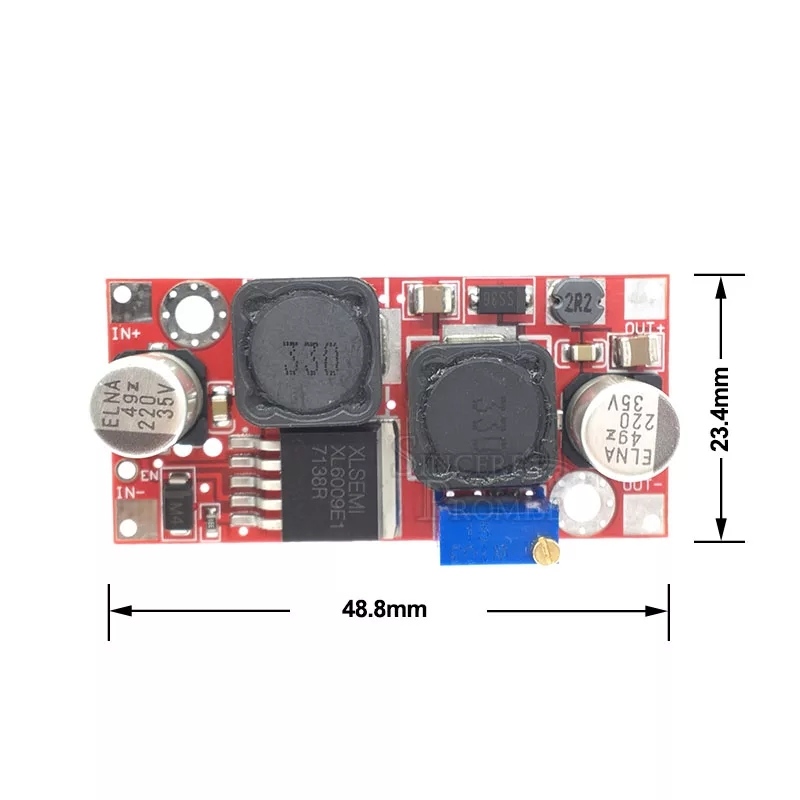

Размеры 48.8*23.4*14мм (ДШВ)
Входное напряжение 5-32 В
Выходное напряжение 1,2-35В (регулируется потенциометром)
Входной ток до 4А (макс. требуется радиатор), выходной до 3А.

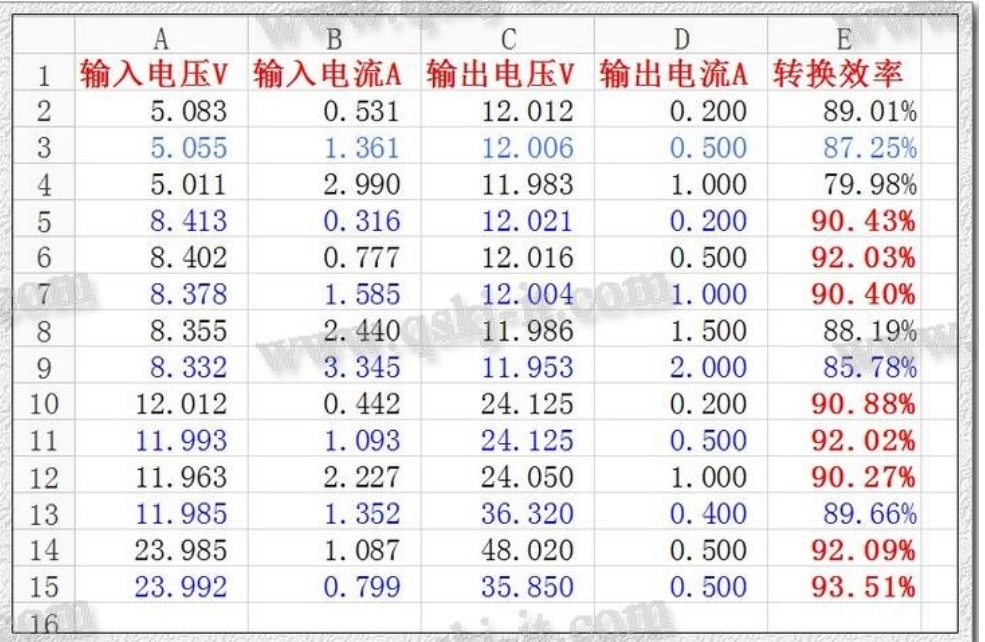

Эффективность преобразования 94% )чем больше мощность, тем ниже КПД). Таблица эффективности на фото.
Пульсация на выходе 50мВ
Частота ШИМ 400кГц
Рабочая температура от -40град до +85град
Повышающий-понижающий преобразователь напряжения на микросхеме XL6009 собранный по топологии SEPIC способен выдавать стабильное напряжение на выходе (от 1.25 до 35 вольт) при любом входном напряжении (от 5 до 32 вольт). Это значит, что на выходе импульсного преобразователя напряжения XL6009, всегда будет заданное стабильное напряжение, притом, что на его входе может быть напряжение как меньше, так и больше чем на его выходе.
Преобразователь имеет встроенную тепловую защиту и ограничение рабочего тока. Регулирование выходного напряжения производится с помощью высокоточного потенциометра. Применяется XL6009 повышающий-понижающий преобразователь в автомобильных адаптерах для ноутбуков, в автомобильных и промышленных устройствах, требующих напряжение выше уровня напряжения питающей сети, в портативной электронике, незаменим в солнечных фотоэлектрических системах, системах, использующих энергию ветра, и других приложениях, где присутствует нестабильность напряжения.
Внимание1. Защита от КЗ - отсутствует - необходим предохранитель. Защиты от переполюсовки входа ткаже нет - необходим диод для защиты.
Внимание2! при входных напряжениях менее 5В имеет не стабильность в работе. Поэтому не рекомендуется использовать при таких напряжениях (питание от одного аккумулятора 18650 как пример).
