Реле включения-выключения 5-32V/10A (RF433+Wi-Fi, работа по расписанию, по циклу, ручное управление)

реле вкл/выкл (програмируемое) 5-32V/10A (RF-433+Wi-Fi, работа по расписанию, по циклу, ручное управление) без корпуса, также работает от 5В с разъема MicroUSB.

ссылка на подобный контроллер, но с питанием только 5В тут
ссылка на подобный контроллер, но без расширения RF433 МГц по ссылке
ссылка на варианты блоков питания для устройства тут и тут и тут
Внимание! Производитель оставляет за собой изменения в конструктиве устройства, не затрагивая основные рабочие функции.

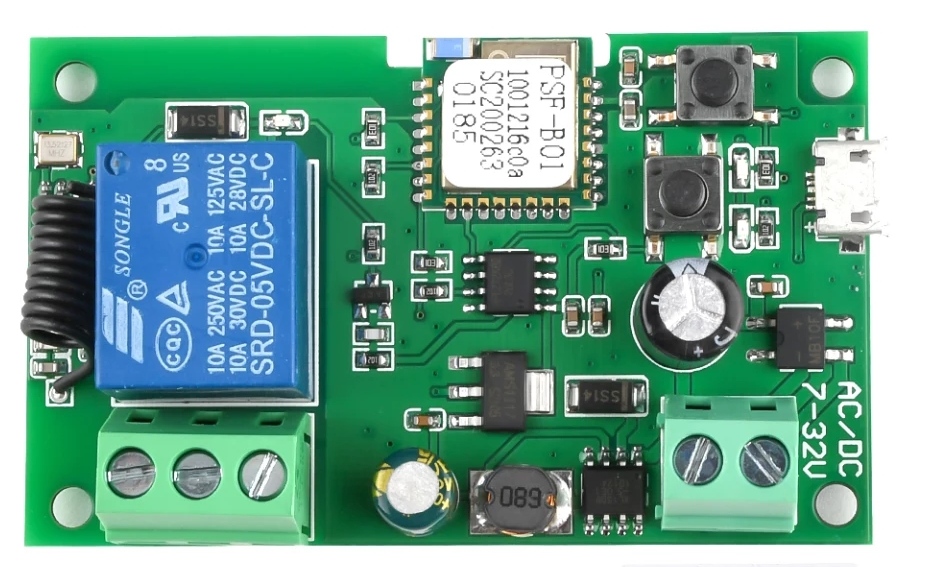

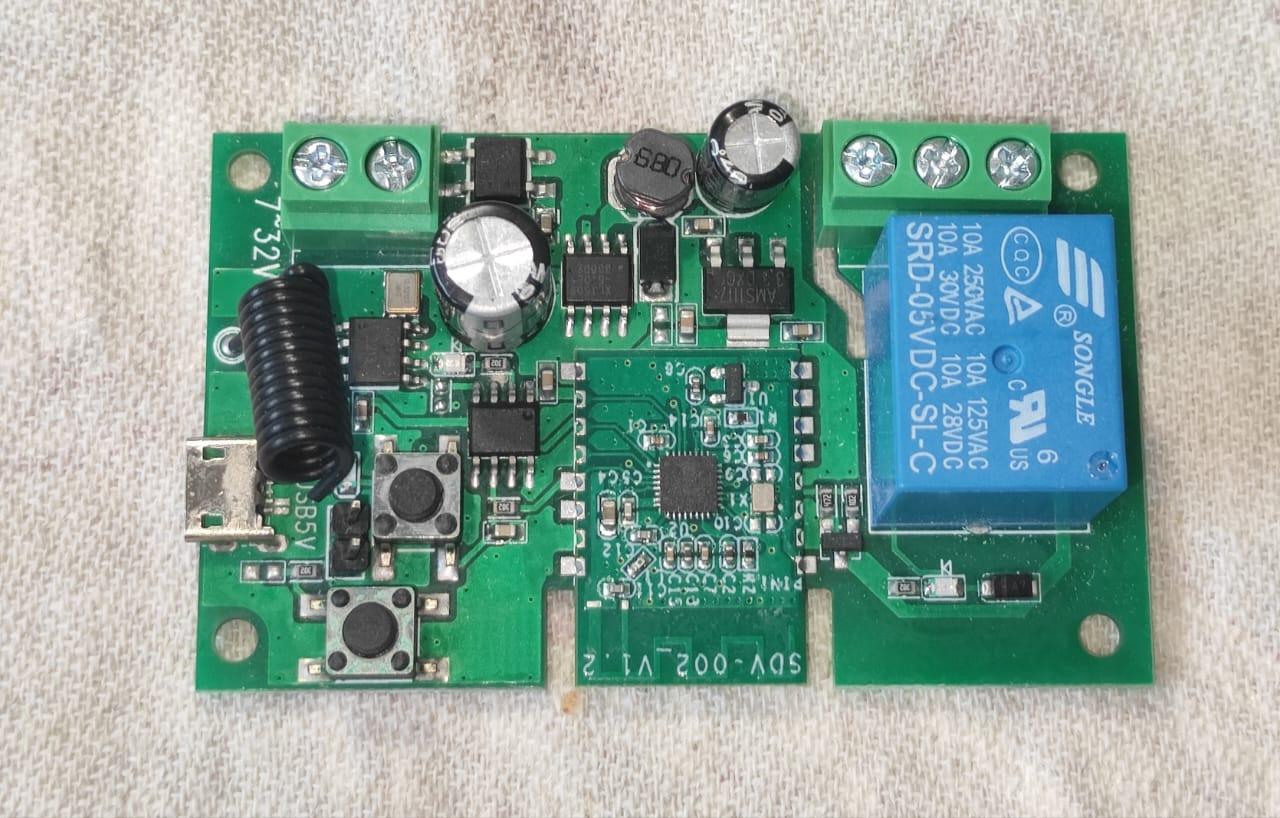

Ниже варианты платы, которые были ранее в поставках.

1. Размеры: 69*41*20 см
2. Рабочее напряжение: AC/DC 5-32 В (DC 5В MicroUSB) DC
3. Ток при сработавшем реле: 250мА
4. Ток в режиме ожидания: 90 мА

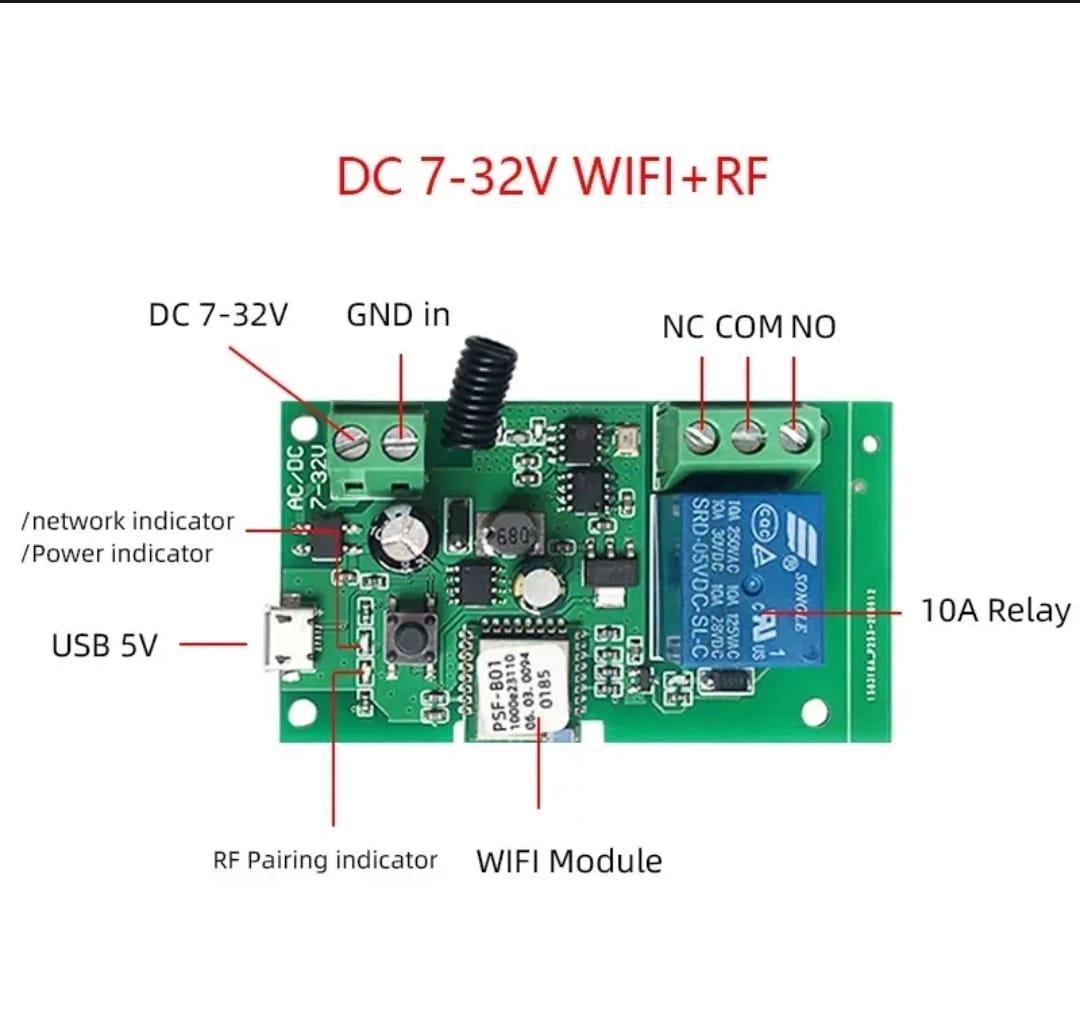

5. выходной порт: механическое реле с контактами NO, NC, COM
6. Коммутируемая нагрузка: AC 0-250 V/10A; DC 0-30 V/10A
7. способ управления: кнопка на устройстве, управление по сети WiFi 2,4 ГГц через программу E-Welink. Автономная работа по заданной программе (программа задается при активном соединении устройства по Wi-Fi)
8. Управление по RF433 через брелок. Брелки по ссылке тут.
 Возможности программы E-Welink, управляющей устройством:
1.       Работа по расписанию
2.       Работа по таймеру
3.       Циклический режим
4.       Автономный режим (если ранее вы настроили какой-либо режим работы, например вкл/выключение устройства по времени – это будет работать и без наличия сети вайфай)
5.       Удаленное управление устройством из любой точки мира через программу E-WELINK.
ВНИМАНИЕ: Возможности программы Ewelink  мы не рассматриваем. Со временем, программа может меняться и некоторые пункты или действия могут отличаться. В интернете достаточно информации, чтобы ознакомиться с изменениями и дополнениями в программе.
Ссылка на файл с полным описанием тут.

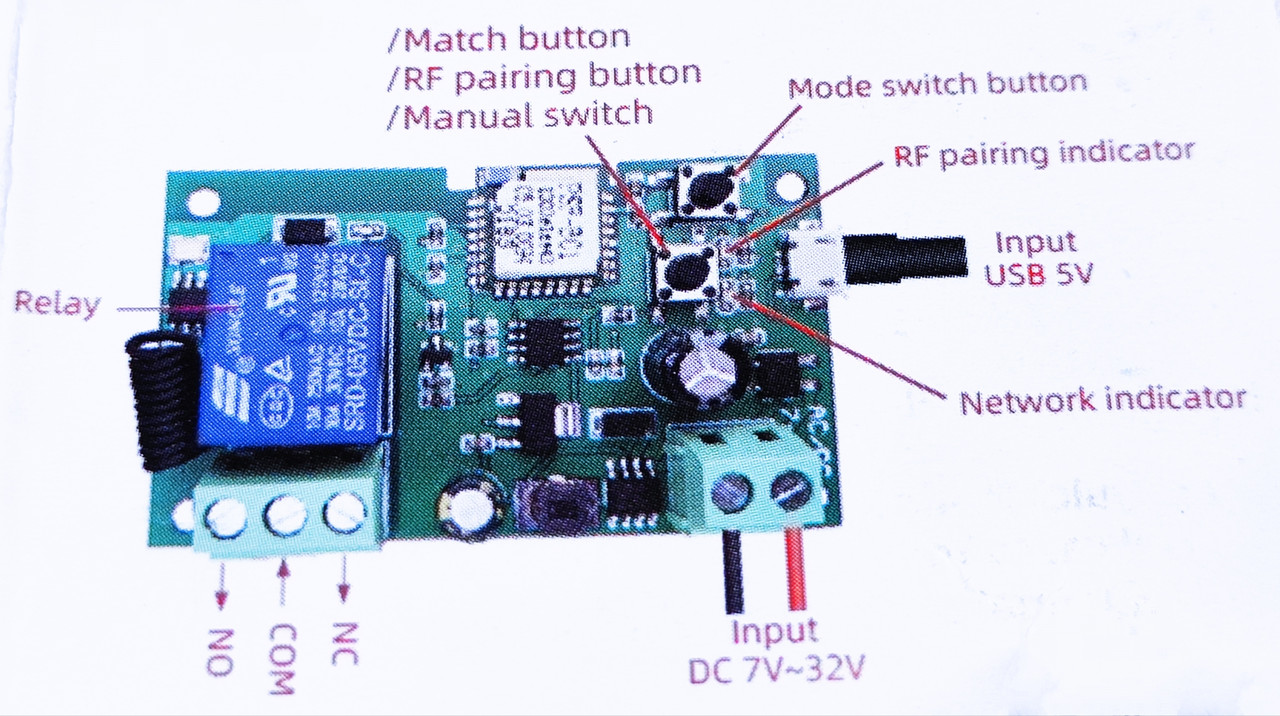

Для подключения брелка RF 433Мгц необходимо нажать кнопку Match buton\ RF pairing button\ Manual switch на 3сек до момента когда загорится синий светодиод. Затем длительно нажмите кнопку на RF пульте. Синий светодиод погаснет. Кнопка настроена.
Чтобы удалить все записанные брелки из памяти устройства нужно нажать и удерживать кнопку  Match buton\ RF pairing button\ Manual switch на 15сек. Во время удерживания синий светодиод загорится и на 15 секунде погаснет - все брелки из памяти будут стерты.

В этом устройстве имеется еще один режим работы. Этот режим необходим для работы с электрозамками и подобными устройствами. При включении устройства через Wi-Fi или  через RF-пульт, реле замыкается на 2-3 секунды и размыкается. Этого импульса достаточно для того чтобы замок открылся.

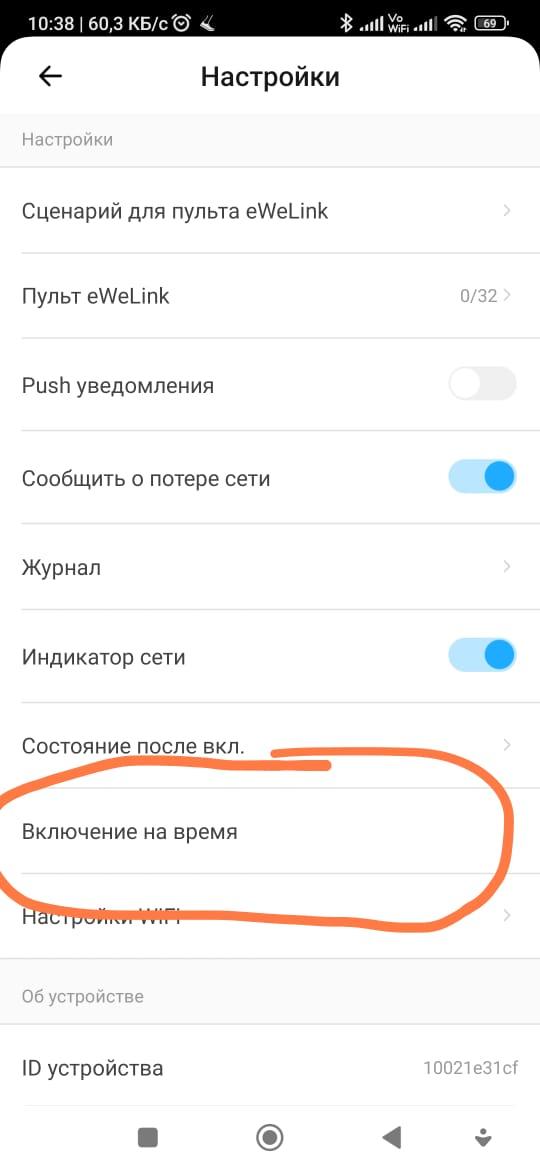

Для включения этого режима необходимо кратко нажать кнопку Mode Switch button. Синий светодиод мигнет - режим включен. Для выключения режима нужно кратко нажать кнопку Mode Switch button. Синий светодиод мигнет - режим выключен. Как вариант, возможно что этот режим в какойто версии будет реализован программно в настройках - см.ниже.  в програмном варианте настройки, можно длительность импульса настраивать в программе для (например) более устойчивого срабатывания замка.

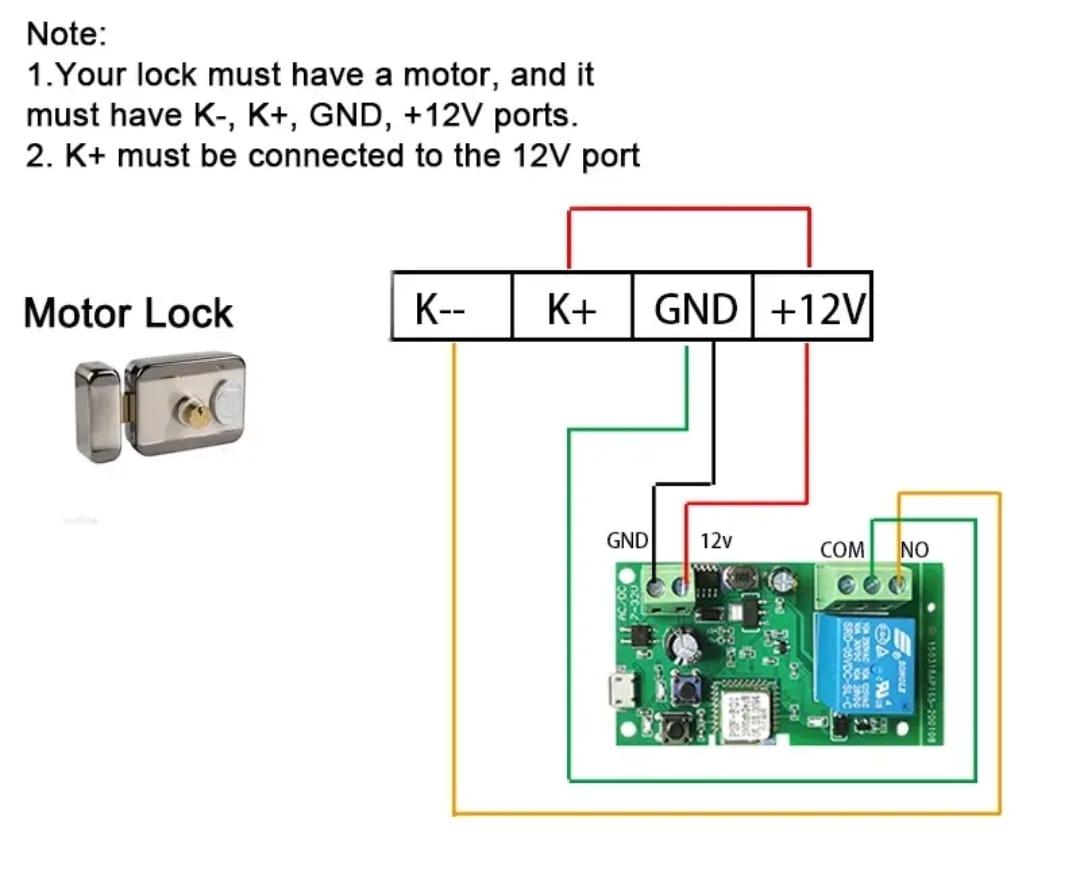

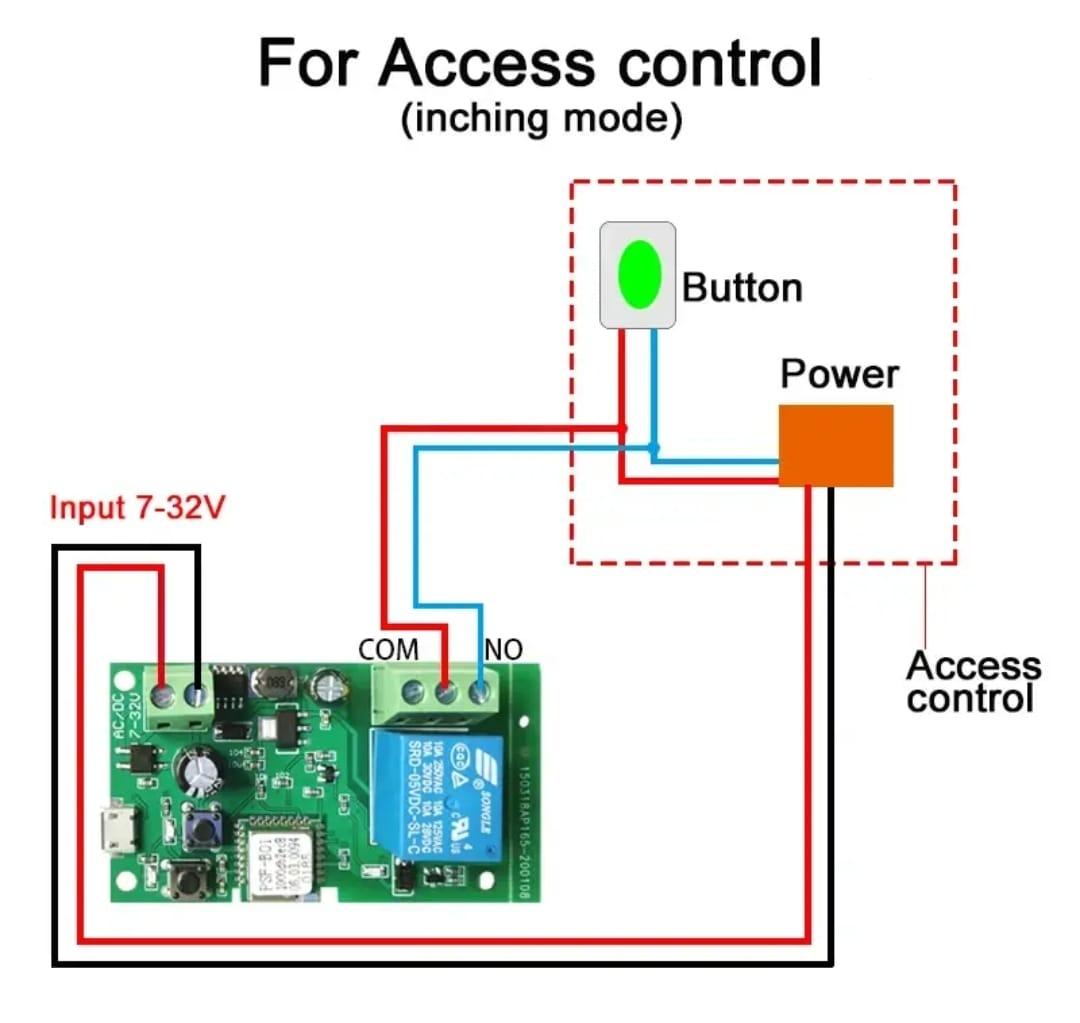

Схемы для подключения электрозамка приведены ниже.

Ниже видео инструкция на тему подключения реле:
