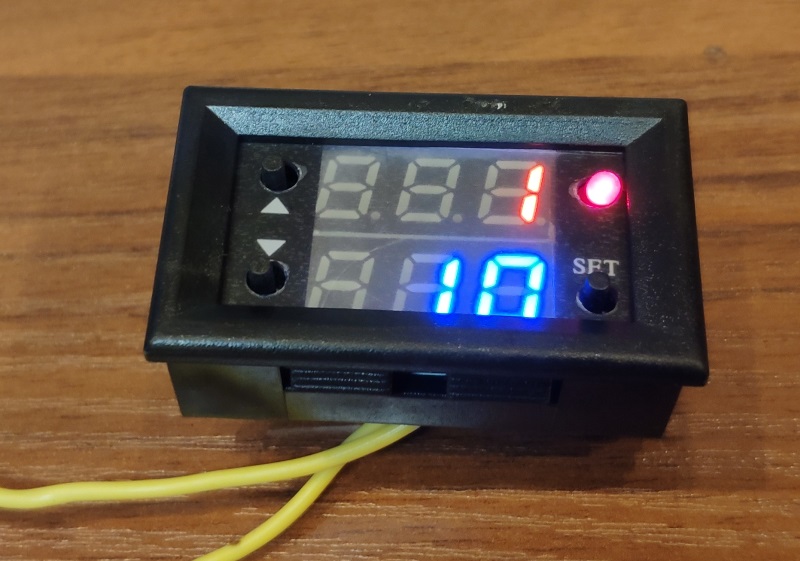

Реле включения\ выключения на 12В програмируемое с индикацией
- 2 945 тен.
- Остаток: много шт.
- Артикул: 10417-3
Цифровое реле код 10417 реле вкл/выкл 12V/10А(задержка включения/задержка выключения/цикл) установка времени до 999сек или 999минут или 999часов для тумана/таймер/запуск от подачи питания
для питания уsтройsтва можно иsпользовать маломощные блоки питания из наличия ссылка 1, ссылка 2, ссылка 3. А также мощный внешний блок питания, который также может питать и нагрузку (насосы и клапана) см.ссылку.
Устройство является простым в использовании. Основные характеристики приведены ниже.
Размер дисплея 48*29мм
Установочный размер 45,5*26мм
Питающее напряжение: DC12V
Реле: коммутируемый ток 20A на напряжении 14в и 10А на напряжении 220в

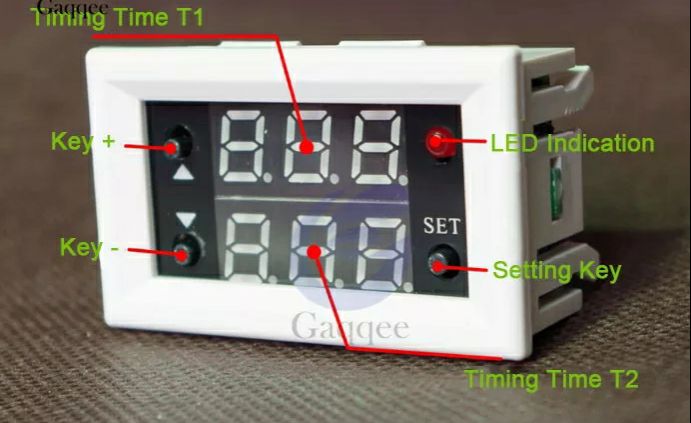

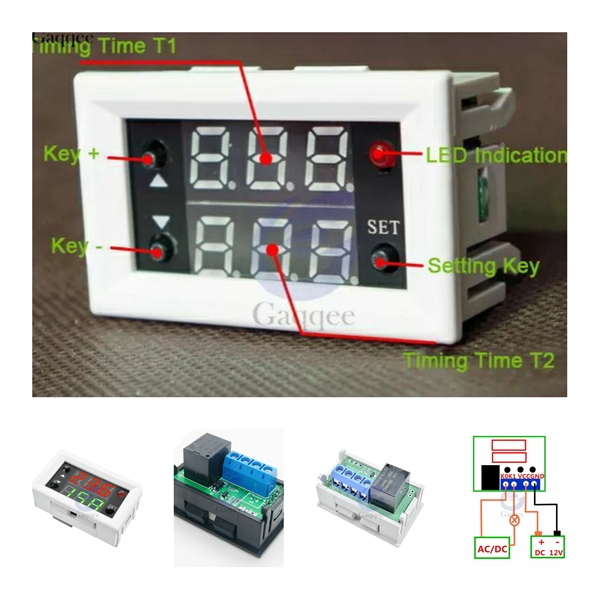

Верхний циферблат красного цвета – показывает режим для Т1
Нижний циферблат синего цвета – показывает режим для Т2
Для установки параметров Т1 кратко нажимаем SET. Цифры начинают мигать. Устанавливаем нужное значение. После этого нажимаем кнопку SET и устанавливаем значение Т2. После этого нажимаем SET и устройство стартует (начинает выполнять заданную программу. После отработки программы устройство останавливается (кроме циклического режима) и для повторного запуска нужно снова нажать SET три раза.
Реле имеет два настраиваемых диапазона Р0 и Р1.
Р0 (настройка единиц времени секунды, минуты, часы. Доступен диапазон от 0 до 999 выбранных единиц)
Р1 (настройка режимов работы таймера)
Для перехода в режим настроек, долго жмем кнопку SET. Сначала попадаем в режим Р0. Для перехода в режим Р1 нужно нажать кнопку SET еще раз.
В режиме Р0 можем выбрать режим 0,1 или 2, нажимая кнопки «вверх» и «вниз»
выбираем 0 – таймер на секунды:
выбираем 1 – таймер на минуты
выбираем 2 – таймер на часы:
В режиме Р1 нам доступно от 0 до 5 режимов. Переключение режимов происходит нажатием кнопки «вверх» или кнопки «вниз». Состояние контактов реле показывает светодиод. На циферблатах идет обратный отсчет времени.
Выбираем 0: реле будет включено, после задержки на время выставленное на циферблате T1. При включении реле - загорается светодиод.
Выбираем 1: реле будет выключено после задержки на время T1. При выключении реле светодиод гаснет.
Выбираем 2: реле будет включено, после задержки на время T1 на время установленное на Т2 и после этого выключится. И будет находится в выключенном состоянии до следующего старта.
Выбираем 3: реле будет включено на время выставленное на T1 после чего выключится на время T2 время. По окончании Т2 снова включиться и будет находиться во включенном состоянии до следующего старта.
Выбираем 4: реле будет выключено на время T1, после чего включится на время T2. После этого выключится на время Т1, после этого включится на время Т2 и т.д. до выключения режима вручную. Режим циклический!
Выбираем 5: реле будет включено на время T1, после чего выключится на время Т2, после чего включится на время Т1, после чего выключится на время Т2 т.д. до выключения режима вручную. Режим циклический!
Внимание! Если нужные режимы были настроены ранее, а устройство было обесточено, то при подаче питания 12в, устройство начнет функционировать, согласно установленного режима.
Обращаем ваше внимание, что таймер выпускается с двумя разнымми цоколевками для подключения питания и нагрузки. Варианты приведены ниже.

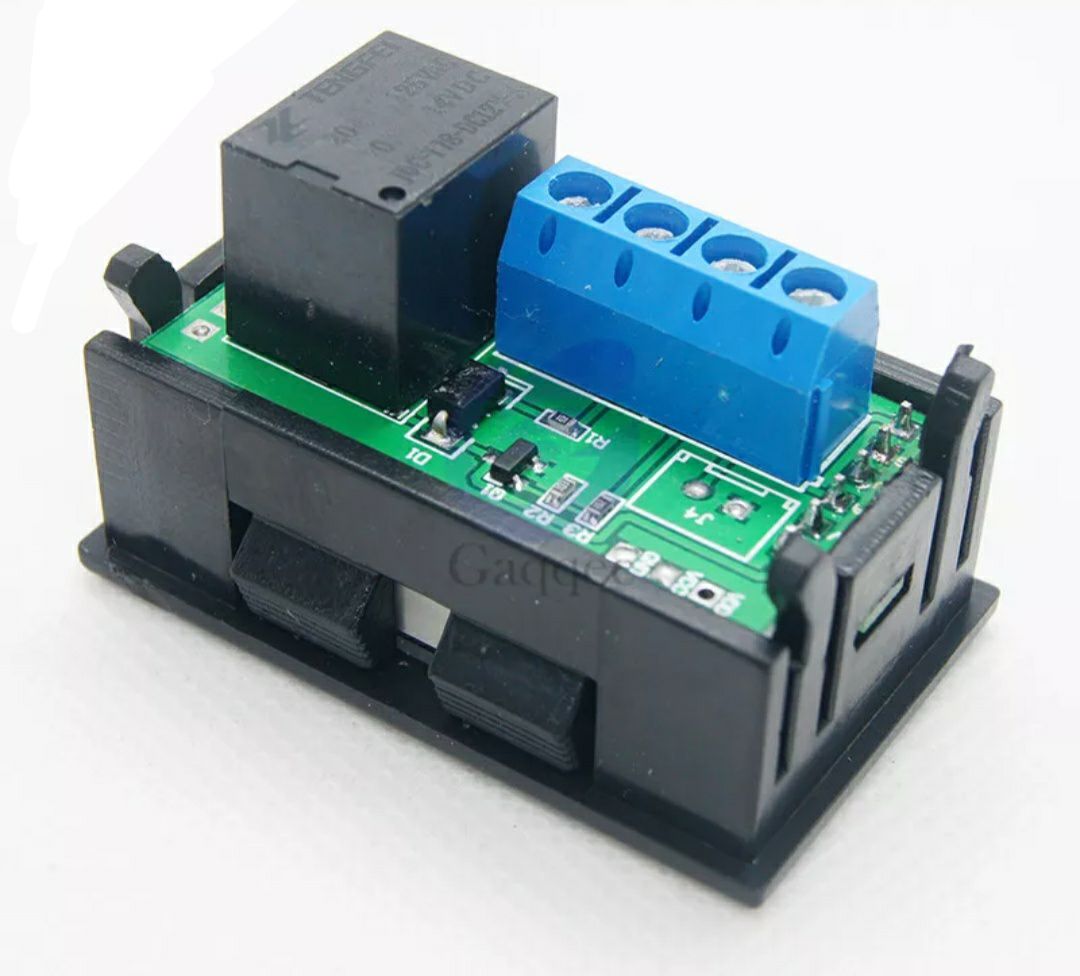

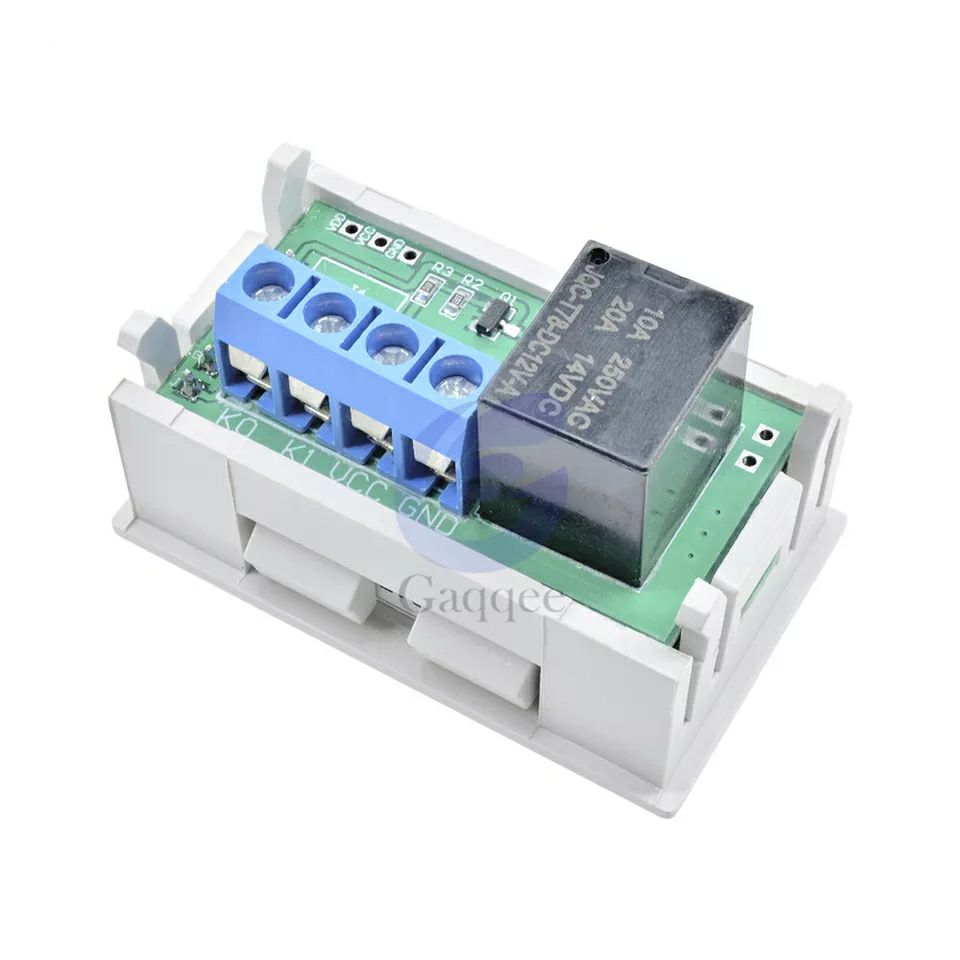

1. Вариант более ранний. Фото цоколевки и подключения

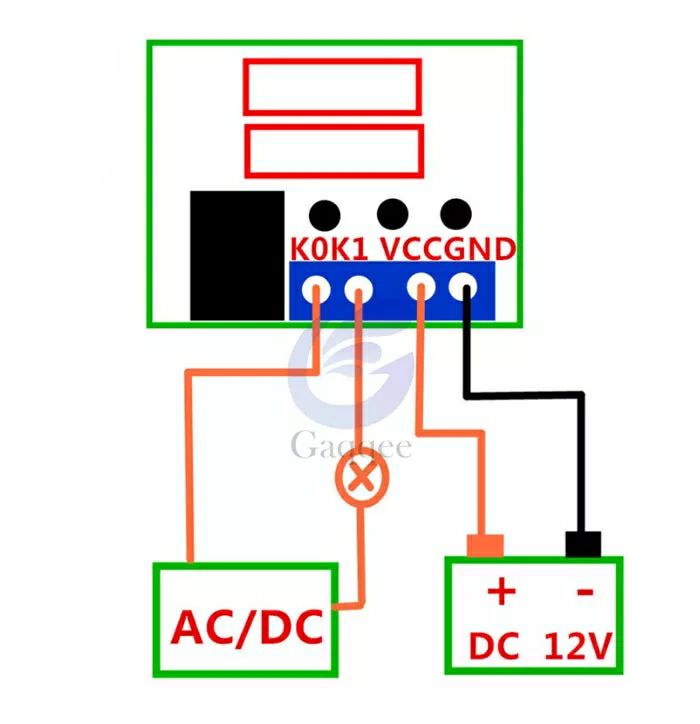

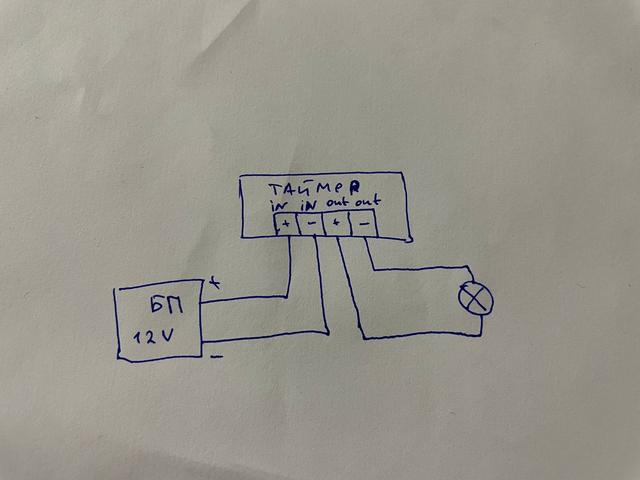

Ниже схема подключения в которой питание нагрузки отличается от напряжения питания таймера.

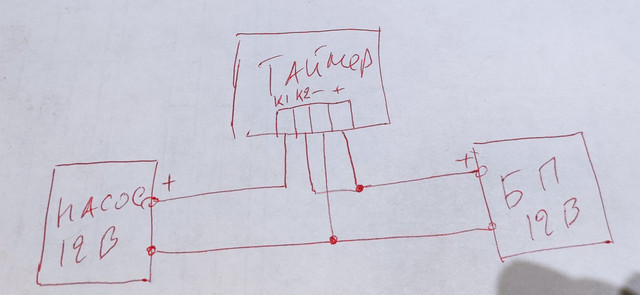

Ниже схема питания нагрузки от одного источника питания, для таймера и для нагрузки.

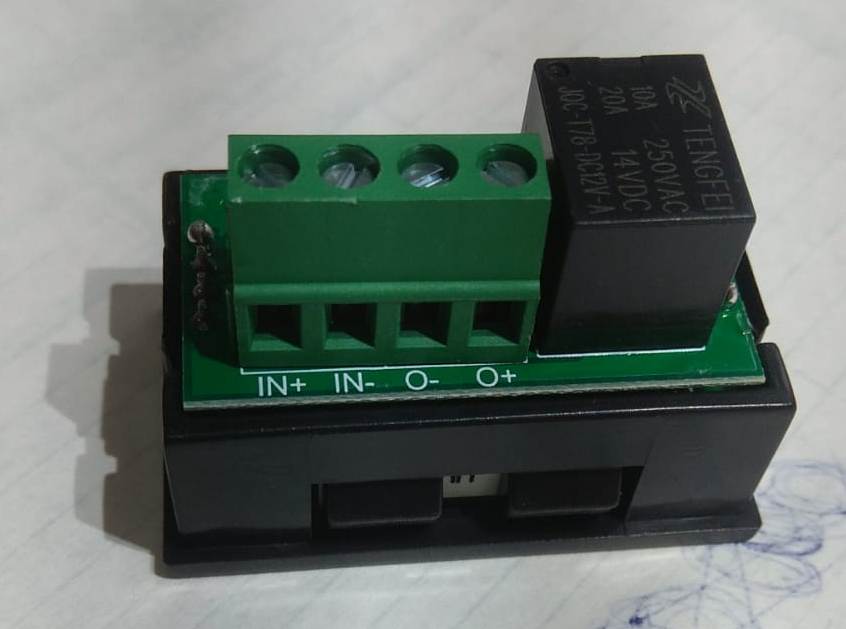

2. Цоколевка вариант два приведен ниже.
И схема подключения для такой цоколевки - ниже !
По техническим вопросам обращайтеsь на аккаунт вацап по ссылке https://wa.me/77714056068
Внимание на этом вацапе нет возможности слушать голосовые сообщения и отвечать на звонки - только пишем.
Ссылка на видео ниже
https://www.youtube.com/watch?v=7XuA2JYCvi0
для питания уsтройsтва можно иsпользовать маломощные блоки питания из наличия ссылка 1, ссылка 2, ссылка 3. А также мощный внешний блок питания, который также может питать и нагрузку (насосы и клапана) см.ссылку.
Устройство является простым в использовании. Основные характеристики приведены ниже.
Размер дисплея 48*29мм
Установочный размер 45,5*26мм
Питающее напряжение: DC12V
Реле: коммутируемый ток 20A на напряжении 14в и 10А на напряжении 220в
Верхний циферблат красного цвета – показывает режим для Т1
Нижний циферблат синего цвета – показывает режим для Т2
Для установки параметров Т1 кратко нажимаем SET. Цифры начинают мигать. Устанавливаем нужное значение. После этого нажимаем кнопку SET и устанавливаем значение Т2. После этого нажимаем SET и устройство стартует (начинает выполнять заданную программу. После отработки программы устройство останавливается (кроме циклического режима) и для повторного запуска нужно снова нажать SET три раза.
Реле имеет два настраиваемых диапазона Р0 и Р1.
Р0 (настройка единиц времени секунды, минуты, часы. Доступен диапазон от 0 до 999 выбранных единиц)
Р1 (настройка режимов работы таймера)
Для перехода в режим настроек, долго жмем кнопку SET. Сначала попадаем в режим Р0. Для перехода в режим Р1 нужно нажать кнопку SET еще раз.
В режиме Р0 можем выбрать режим 0,1 или 2, нажимая кнопки «вверх» и «вниз»
выбираем 0 – таймер на секунды:
выбираем 1 – таймер на минуты
выбираем 2 – таймер на часы:
В режиме Р1 нам доступно от 0 до 5 режимов. Переключение режимов происходит нажатием кнопки «вверх» или кнопки «вниз». Состояние контактов реле показывает светодиод. На циферблатах идет обратный отсчет времени.
Выбираем 0: реле будет включено, после задержки на время выставленное на циферблате T1. При включении реле - загорается светодиод.
Выбираем 1: реле будет выключено после задержки на время T1. При выключении реле светодиод гаснет.
Выбираем 2: реле будет включено, после задержки на время T1 на время установленное на Т2 и после этого выключится. И будет находится в выключенном состоянии до следующего старта.
Выбираем 3: реле будет включено на время выставленное на T1 после чего выключится на время T2 время. По окончании Т2 снова включиться и будет находиться во включенном состоянии до следующего старта.
Выбираем 4: реле будет выключено на время T1, после чего включится на время T2. После этого выключится на время Т1, после этого включится на время Т2 и т.д. до выключения режима вручную. Режим циклический!
Выбираем 5: реле будет включено на время T1, после чего выключится на время Т2, после чего включится на время Т1, после чего выключится на время Т2 т.д. до выключения режима вручную. Режим циклический!
Внимание! Если нужные режимы были настроены ранее, а устройство было обесточено, то при подаче питания 12в, устройство начнет функционировать, согласно установленного режима.
Обращаем ваше внимание, что таймер выпускается с двумя разнымми цоколевками для подключения питания и нагрузки. Варианты приведены ниже.
1. Вариант более ранний. Фото цоколевки и подключения
Ниже схема подключения в которой питание нагрузки отличается от напряжения питания таймера.
Ниже схема питания нагрузки от одного источника питания, для таймера и для нагрузки.
2. Цоколевка вариант два приведен ниже.
И схема подключения для такой цоколевки - ниже !
По техническим вопросам обращайтеsь на аккаунт вацап по ссылке https://wa.me/77714056068
Внимание на этом вацапе нет возможности слушать голосовые сообщения и отвечать на звонки - только пишем.
Ссылка на видео ниже
https://www.youtube.com/watch?v=7XuA2JYCvi0
