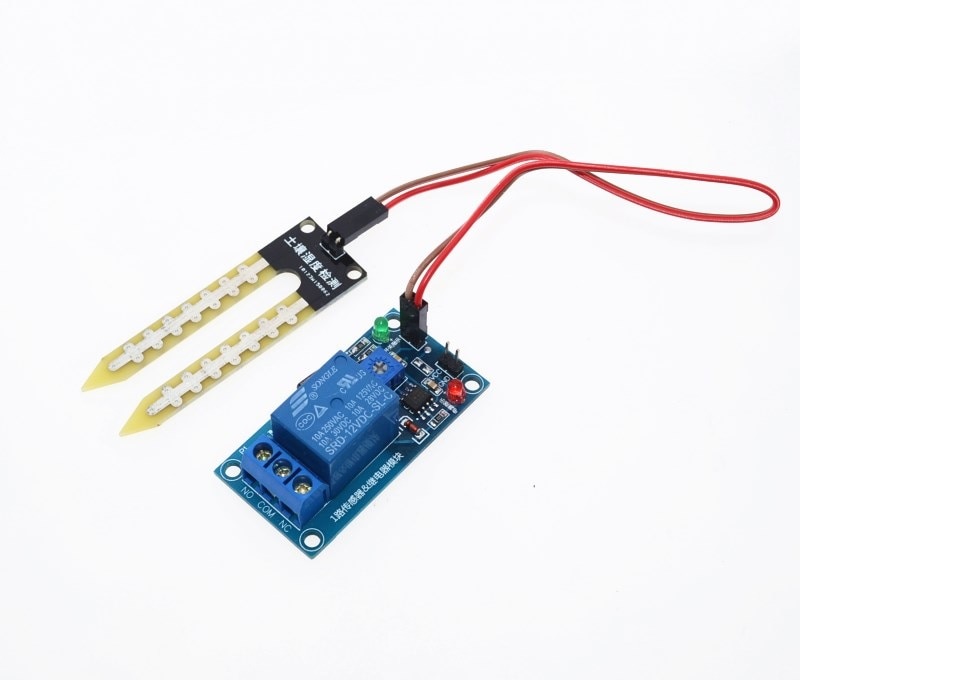

Контроллер наличия/отсутствия влаги AL 1010 12в с датчиков для почвы
- 2 310 тен.
- Остаток: много шт.
- Артикул: 10359-3
Датчик влажности AL 1010 12В бескорпусной
Когда влажность ниже, чем установленный уровень , реле будет включено (замкнет контакты COM и NO) и запустит подключенную нагрузку. Например насос полива, водяного тумана и тд. После достижения необходимой влажности , реле будет выключено (разомкнет контакты COM и NO) .
Возможно также использовать в режиме слежения за появлением воды в подвале или где либо еще. В этом случае используются другие контакты реле (COM и NC). При появлении воды, реле выключится(разомкнет контакты COM и NO и замкнет контакты COM и NC) тем самым включит насос, которое откачает воду. Как только с контактов датчика исчезнет вода, реле включится при этом разомкнув контакты (COM и NC) коммутирующие насос и откачивание прекратится.
Кроме того, на данных платах можно делать индикатор уровня воды для больших баков. Или для баков где установка поплавков затруднительна. Датчики используются гальванические из кодов 11053 или 10308 или 10701.
Блок питания рекомендуется такой - см.ссылку.
Регулировка:
Через потенциометр на плате вы можете установить необходимый порог срабатывания. Вращение по часовой стрелке – увеличивает чувствительность устройства. Против часовой – уменьшает чувствительность. Если нагрузка более мощная чем возможности реле на плате, необходимо подключить дополнительное более мощное реле или контактор см ссылку.
Данное устройство включает реле с задержкой 3-5с.
Включение реле показывает зеленый светодиод на плате. Наличие питания показывает красный светодиод.
Параметры:
Напряжение питания: 12 В постоянного тока (на заказ с напряжением 3,3в и 5в)
Потребляемый ток: 100 мА
Нагрузка: 10A В 250 В AC или 10A 30 В в DC
Размер платы 5см Х2.6см
Чип компаратора LM393
Использование
Соединить датчик и контроллер имеющимся проводом. Полярности у датчика нет.
Поместить датчик в почву (цветочный горшок и тд)
Отрегулировать контроллер через потенциометр, наблюдая за светодиодом, который показывает включение реле.
Внимание!! При регулировке контроллера, помните о задержке включения 3-5 сек. Поэтому регулировку устройства производите небольшими изменениями с паузой 5-8 сек.
Внимание!! Данное устройство требует технических знаний и навыков. Вы можете обсудить с нами сборку требуемого устройства.
По техническим вопросам обращайтеcь на аккаунт вацап по ссылке https://wa.me/77714056068
Внимание на этом вацапе нет возможности слушать голосовые сообщения и отвечать на звонки - только пишем.
Варианты доставки по Казахстану смотрим по ссылке тут
