Реле задержки RT1K 12В 0,3-60сек управление подачей питания
- 2 890 тен.
- Остаток: много шт.
- Артикул: 11151-3
Реле задержки RT1K 12В 0,3-60сек управление подачей питания.
размер устройства 50х35х22мм
напряжение питания 12в
ток покоя 2.7ма
ток потребления при срабатывании 68ма
напряжение коммутации DC 0-14V, AC 0-125V
ток коммутации не более 11А
рабочая температура -20 до 70 град
Принцип работы следующий: после подачи питания на устройство (подачу питания так же показывает горящий красный светодиод), реле срабатывает (замыкаются контакты COM и NO и загорается зеленый светодиод). Реле удерживается замкнутым установленный период времени, после чего контакты реле размыкаются и зеленый светодиод гаснет.

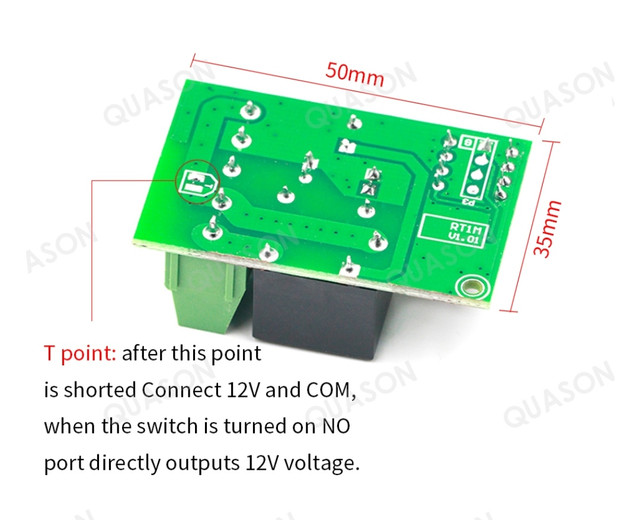

Внимание!! На плате также есть контакты "T poin"t. Если их соединить накоротко пайкой, то реле будет коммутировать напряжение питания +12в на контакт NO, через контакт COM.
Внимание 2! Контакт реле NC не выведен на внешнюю коммутацию, но к нему можно припаяться, кто владеет паяльником. При использовании контакта NC получим инверсный режим работы.

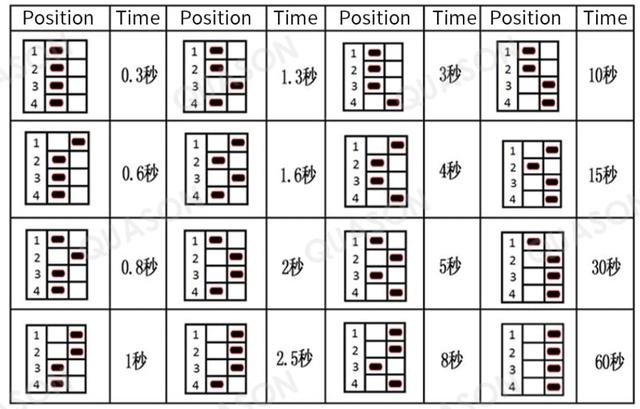

Время устанавливается переключателями dip согласно таблицы ниже. Время можно выставить от 0.3 сек до 60сек
По техническим вопросам обращайтеsь на аккаунт вацап по ссылке https://wa.me/77714056068
Внимание на этом вацапе нет возможности слушать голосовые сообщения и отвечать на звонки - только пишем.
размер устройства 50х35х22мм
напряжение питания 12в
ток покоя 2.7ма
ток потребления при срабатывании 68ма
напряжение коммутации DC 0-14V, AC 0-125V
ток коммутации не более 11А
рабочая температура -20 до 70 град
Принцип работы следующий: после подачи питания на устройство (подачу питания так же показывает горящий красный светодиод), реле срабатывает (замыкаются контакты COM и NO и загорается зеленый светодиод). Реле удерживается замкнутым установленный период времени, после чего контакты реле размыкаются и зеленый светодиод гаснет.
Внимание!! На плате также есть контакты "T poin"t. Если их соединить накоротко пайкой, то реле будет коммутировать напряжение питания +12в на контакт NO, через контакт COM.
Внимание 2! Контакт реле NC не выведен на внешнюю коммутацию, но к нему можно припаяться, кто владеет паяльником. При использовании контакта NC получим инверсный режим работы.
Время устанавливается переключателями dip согласно таблицы ниже. Время можно выставить от 0.3 сек до 60сек
По техническим вопросам обращайтеsь на аккаунт вацап по ссылке https://wa.me/77714056068
Внимание на этом вацапе нет возможности слушать голосовые сообщения и отвечать на звонки - только пишем.
