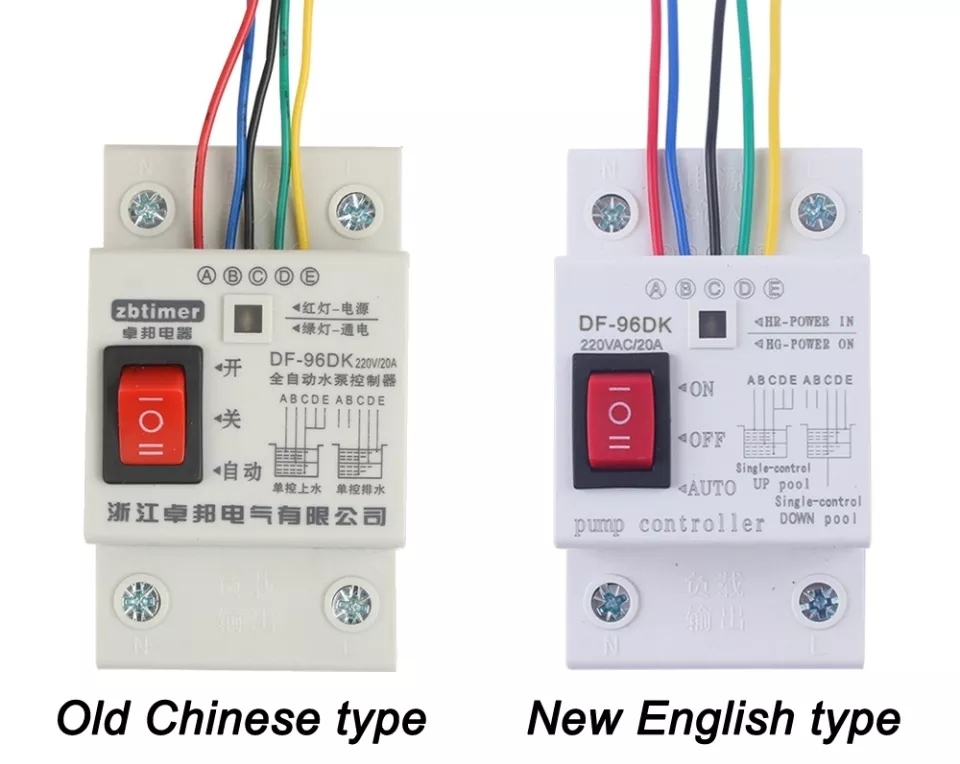

Контроллер уровня воды DF-96DK 220V,20A многофункциональный автоматический
- 11 550 тен.
- Остаток: много шт.
- Артикул: 10545_3
Контроллер уровня воды type: DF-96A\B 220V,20A многофункциональный автоматический)
Рекомендуется использовать контактные датчики по ссылке.
Специальная интегрированная схема управляет автоматической функцией набора воды в емкость, путем включения и выключения насоса.
Преимущество данного устройства - простое подключение и стабильная работа. Помехозащита и низкое энергопотребление.
Устройство работает в широком диапазоне напряжений. Рекомендуется для использования в быту (аквариумы, бочки и т.д.) и в сельском хозяйстве (автопоилки, поливные системы, системы водоснабжения и дренажа)

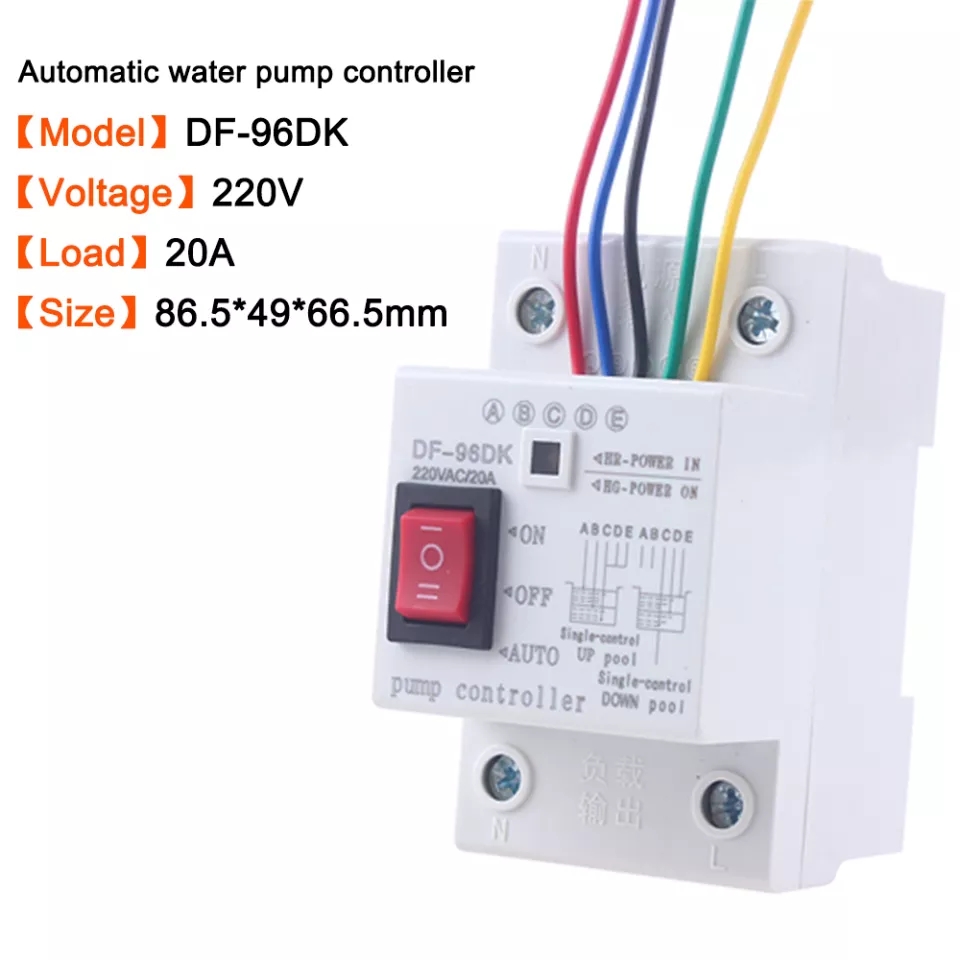

Рабочее напряжение: 220в
количество комутируемых контактов: 1 (для увеличения воспользуйтесь внешним реле)
Нагрузочная способность контактов: 20А при 250В
Первым делом необходимо подключить устройство к источнику 220в согласно приложенному рисунку.
После чего можно подать напряжение питания. При этом выключатель на боковой стенке должен быть в положении OFF. Загоревшийся красный светодиод будет означать что питание подано. После этого нужно выбрать один из режимов:
А. Принудительное включение нагрузки (насос). Загорается зеленый светодиод который оповещает о работе насоса.
Б. Автоматический режим.

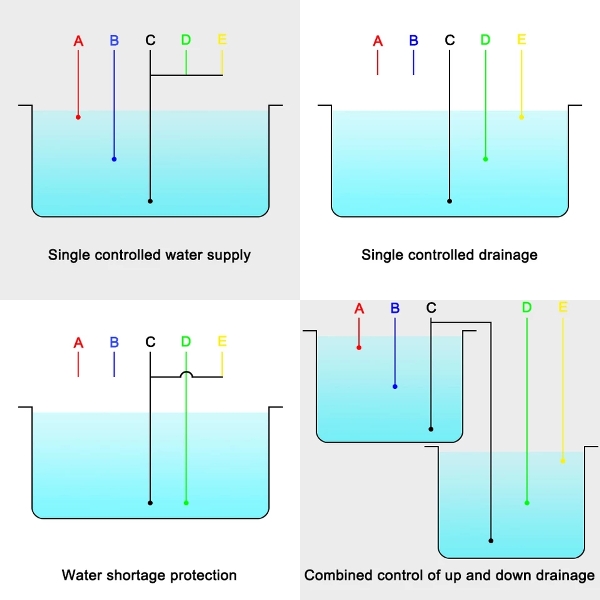

В автоматическом режиме можно реализовать четыре логических схемы работы. А именно:
1.режим наполнения емкости насосом. Для этого нужно соединить контакты "C,D,E" и поместить в нижнюю точку емкости - это общий контакт.. Контакт "А" нужно поместить в верхнюю точку бака - выше него уровень воды не поднимется, насоs будет выключен. Контакт "B" нужно поместить на уровень, ниже которого вода не должна опуститься - на этом уровне насос будет включен на накачивание.
2. Режим выкачивания воды из емкости. Для этого нужно контакт "С" (общий) поместить в нижнюю точку емкости откуда будем выкачивать. Контакт "Е" - это верхний предельный уровень, выше которого вода не должна подняться. На этом уровне включается насос на выкачивание жидкости. Выкачивание будет происходить до уровня, на котором находится контакт "D". После чего откачивание прекращается. Контакты "A, B" не используются.
3. Режим наличия воды. В этом режиме контакт "С" соединен с контактом "Е". При попадании влаги на контакты "С,Е" и "D" - насос включается. При исчезновении влаги на контактах, насос выключается.
4. Режим перекачивания жидкости из емкости 2 в емкость 1. Предполагается что емкость 2 имеет внешнюю подпитку (дождевая вода и т.д.) и ее нужно перекачивать в емкость 1. А емкость 1 расходует воду для каких либо нужд. Для этого режима, контакт "С" (общий) помещается в обе емкости в нижнюю точку. Контакт "А" в емкости 1 - это верхний уровень, выше которого вода не поднимется, Контакт "В" - это контакт нижнего уровня, емкости 1. Если вода опустилась ниже уровня "В", включается насос на перекачивание, при следующих условиях - уровень воды в емкости 2 находится между контактами "D" и "Е".
По техническим вопросам обращайтеsь на аккаунт вацап по ссылке https://wa.me/77714056068
Внимание на этом вацапе нет возможности слушать голосовые сообщения и отвечать на звонки - только пишем.
