Инструкция по работе с термо-гидро регулятором AL3010F

Подходит для монтирования в наружные клеммные коробки, распределительные коробки для автоматического отопления или осушения, предотвращения причин утечки в момент аварийной ситуации.

Подходит для внутреннего использования, для отключения распределительных устройств высокого напряжения и автоматического  управления системами подогрева и осушения, в условиях низких температур, для предотвращения сбоев в случае аварийной ситуации. Применим для мониторинга систем охлаждения/нагревания и систем увлажнения/высушивания. Подходит для амбаров, склад зерна, склад, машинного зала, селекции, инкубаторов, мест текстильного производства и других мест где требуется автоматическое осушение или увлажнение и автоматический контроль температуры для вентилирования в режиме реального времени.

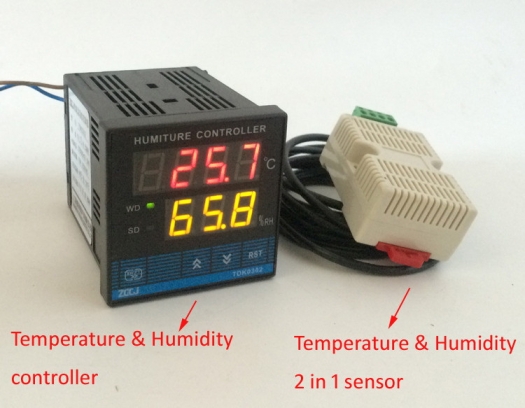

Отображение влажности и температуры в режиме реального времени, разнообразие функционала прибора для разных ситуаций. Прибор высоко производительный, высоко точный, устойчив к коррозии, рассчитан на длительный срок службы. Цифровой датчик влажности имеет высокую надежность, широкий спектр, отличную линейность во всех видах сред и высокую длительность работы. Данные с датчиков температуры и влажности передаются по 4 сигнальным проводам, длина провода не имеет значения.

Условия нагревания и увлажнения: установленное значение на дисплее минус значение гистерезиса – начальное значение срабатывания и нижний предел одновременно. Установленное значение на дисплее – значение отключения и верхний предел одновременно. Условия охлаждения и высушивания: установленное значение на дисплее плюс значение гистерезиса – начальное значение срабатывания и верхний предел одновременно. Установленное значение на дисплее – значение отключения и нижний предел одновременно. Значения по умолчанию: Реле включено, t°= +30°C, Гистерезис = 2. При температуре ниже +28°C, реле замыкается, потребитель включается. При температуре свыше +30°C, реле размыкается, потребитель выключается. Значение влажности установлено 70%RH, гистерезис – 10%RH. При влажности ниже 60%RH, реле замыкается, потребитель включается. При влажности выше 70%RH, реле размыкается, потребитель выключается.

Установка прибора и панель управления
Установите прибор в отверстие размером 67*67 мм, закрепите прибор винтовыми притягивающими приспособлениями, входящими в комплект. Подключите датчик к прибору, согласно диаграмме подключения проводов. Подключите питание к прибору. Удостоверьтесь, что все верно подключено и все хорошо затянуто. Включите прибор. Если на дисплее отобразится температура и влажность, поздравляем, все подключено верно.

Подключение сенсора
Контакт прибора “8” – зеленый, SCK.
Контакт прибора “10” – черный VDD, +5 питание.
Контакт прибора “9” – красный, DATA.
Контакт прибора “11” – желтый, GND.

Функциональные клавиши
>>, Длительное нажатие в течении 3 секунд – вход в меню настроек, короткое нажатие – подтверждение выбора настройки.
^, короткое нажатие – кнопка вверх, длительное нажатие в течении 5 секунд – установка значения гистерезиса.
^^, короткое нажатие – кнопка вниз, длительное нажатие в течении 5 секунд – установка режима реле, замыкать/размыкать (ON/OFF).
SET, короткое нажатие – вход/выход в меню настроек, длительное нажатие в течении 8 секунд – сброс на заводские настройки.
Ничего не нажимайте в течении 15 секунд, все установленные параметры будут сохранены и будет произведен выход из настроек.

Варианты срабатывания реле.
1-1 – нагрев и увлажнение.
0-0 – охлаждение и высушивание.
1-0 – нагрев и высушивание.
0-1 – охлаждение и увлажнение.

Метод настройки параметров
>> Настройки
Чтобы зайти в меню настроек, нажмите и удерживайте кнопку в течении 3 секунд, загорится диод. Чтобы выбрать пункт меню, используйте кнопки Ù и Ú, для выбора, снова нажмите >>. Для выхода в список и выхода из списка, нажмите SET.
^ кнопка вверх / настройка гистерезиса
В меню настроек используется как кнопка навигации вверх по списку, изменение значения вверх для выбранной функции. На основном дисплее, при удерживании нажатой в течении 5 секунд – меню изменения параметров гистерезиса (как изображено на fig.2).
^^ кнопка вниз / настройка срабатывания реле
В меню настроек используется как кнопка навигации вниз по списку, изменение значения вверх для выбранной функции. На основном дисплее, при удерживании нажатой в течении 5 секунд – меню изменения параметров срабатывания реле (как изображено на fig.3).
 SET кнопка выхода / сброса на заводские настройки
Чтобы выйти из пункта меню и из самого меню, нажмите эту кнопку. Чтобы сбросить на заводские настройки, удерживайте нажатой кнопку в течении 8 секунд.
>> + SET – меню калибровки температуры и влажности
Нажмите одновременно на обе кнопки, чтобы изменить калибровку температуры, нажмите еще раз, чтобы изменить калибровку влажности..
